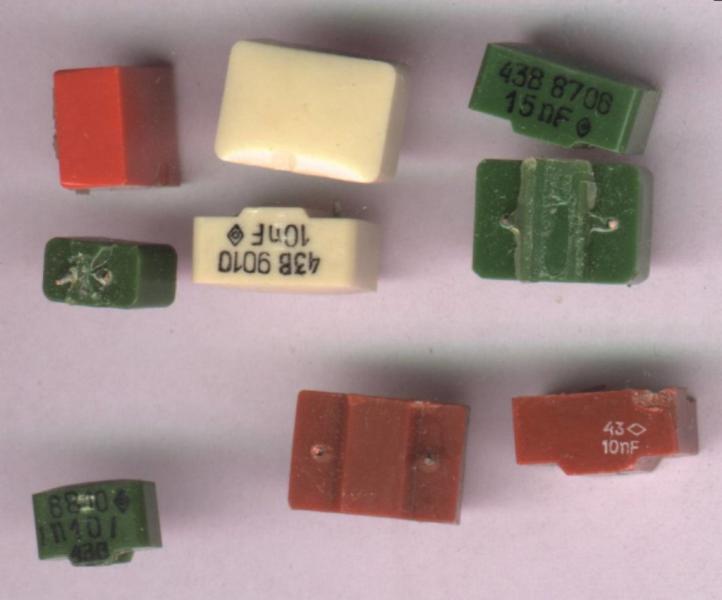

К10-17;23;43;48 пласт.корпус

К10-17;23;43;48 пласт. корпус предназначены для работы в цепях постоянного и переменного тока и в импульсных режимах.

К10-17;23;43;48 пласт. корпус имеют различную окраску корпуса и размеры, в зависимости от номинала. Могут содержать различные драгметаллы.

Характеристики конденсаторы К10-17


Модель	Группа по ГКЕ	Номинальная емкость	Допускаемое отклонение %	Ряд емкостей	Номинальное напряжение В	Размеры, мм
						L	B	H
К10-17	М47	2,2 пФ - 0,015 мкФ	±5; ±10; ±20	Е24	50	Вариант "а"
	М750*	33 пФ - 0,027 мкФ				6,8-12,0	5,6	4,6-8,6
	М1500	75 пФ - 0,039 мкФ				Вариант "б"
	Н20	680 пФ - 0,47 мкФ	±10; ±20	Е12		5,6-11,5	4,0-9,0	3,0-5,0
	Н50	680 пФ - 0,47 мкФ	+50/-20	Е6		Вариант "в"
	Н90	6800 пФ - 2,2 мкФ				1,5-8,0	1,3-6,8	1,0-2,0

* - Отсутствует в варианте исполнения "б".

Характеристики конденсаторы К10-23


Модель	Группа по ГКЕ	Номинальная емкость	Допускаемое отклонение %	Ряд емкостей	Номинальное напряжение В	Размеры, мм
К10-23	М47	2,2-330 пФ	±5; ±10; ±15; но не точнее ±0,4пФ	Е24	16	L	B	H
	М75	10-820 пФ				9,0	4,5	6,5
	М750	33-1,5*103 пФ
	М1500	75-3,0*103 пФ
	Н30	680-3,3*104 пФ	+50/-20	Е6

Характеристики конденсаторы К10-43


Модель	Группа по ГКЕ	Номинальная емкость	Допускаемое отклонение %	Ряд емкостей	Номинальное напряжение В	Размеры, мм
						L	B	H
К10-43	МП0	21,5 пФ - 0,0442 мкФ	±1; ±2; ±5	Е192	50	Вариант "а"
						8,2-12,0	6,5	4,8-8,8
						Вариант "б"
						6,3-11,5	4,5-9,0	3,15-5,0
						Вариант "в"
						3,2-8,0	1,8-7,2	1,6-2,7

Характеристики конденсаторы К10-47


Модель	Группа по ГКЕ	Номинальная емкость	Допускаемое отклонение %	Ряд емкостей	Номинальное напряжение В	Размеры, мм
						L	B	H
К10-47	Н30	0,047мкФ - 2,2мкФ	±20 +50/-20	Е6	50	Варианты "а", "б"
		0,01 мкФ - 0,68 мкФ			100	7,5 - 16,0	5,0 - 13,5	5,3 (7,12)
		1500 пФ - 0,1 мкФ			250
		1000 пФ - 0,047 мкФ			500	Вариант "в"
	Н90	10 мкФ; 15 мкФ	+80/-20		16	4,0 - 12,0	3,2 - 11	1,8 - 4,5
		1 мкФ - 6,8 мкФ			50

Характеристики конденсаторы К10-48


Модель	Группа по ГКЕ	Номинальная емкость	Допускаемое отклонение %	Ряд емкостей	Номинальное напряжение В	Размеры, мм
						L	B	H
К10-48-1	Н30	3,3*104 пФ	±20; +50/-20	Е6	100	6,0	5,0	8,0
К10-48-2	М45, М75	18 - 360 пФ	±5; ±10	Е6	160; 250	6,0	5,0	4,5 - 8,0
К10-48-3	М750	51 - 1,0*103 пФ	±20	Е24	160; 250	6,0	5,0	4,5 - 8,0
	М1500	150 - 2,2*103 пФ
	Н30	1,0*103 - 2,2*103 пФ	±20; +50/-20	Е6
