Платы звуковые (периферия)

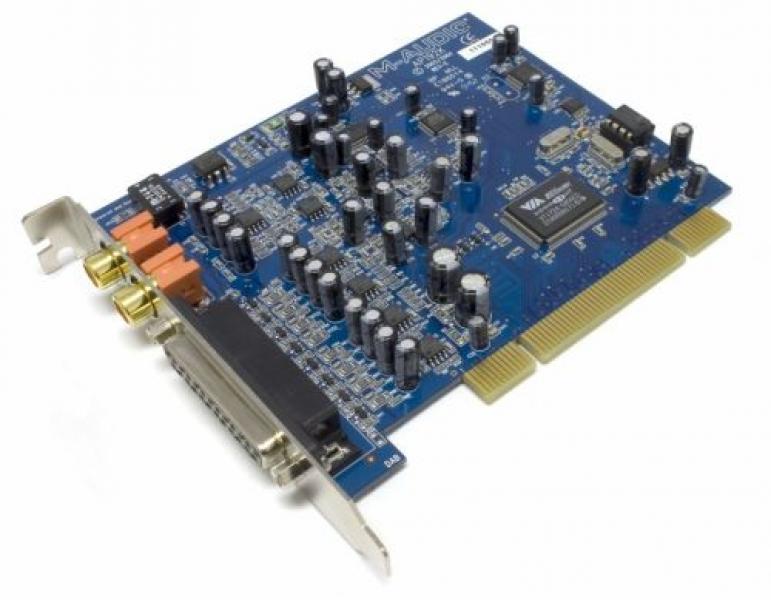

Звуковые платы (или звуковые карты) — это периферийные устройства, которые позволяют компьютеру воспроизводить и записывать аудиосигналы. Они могут быть внутренними (интегрированы в материнскую плату или установлены в слот расширения) или внешними (подключаемыми через USB, FireWire или другие интерфейсы). Рассмотрим основные компоненты звуковой платы и их функции.

 Основные компоненты звуковой платы

1. Цифро-аналоговый преобразователь (ЦАП, DAC)
   - Описание: Цифро-аналоговый преобразователь конвертирует цифровой сигнал, поступающий от компьютера, в аналоговый сигнал, который затем усиливается и подается на динамики или наушники.
   - Типы: Высококачественные ЦАПы используют дельта-сигма технологию или многокомпонентные схемы для достижения лучшего качества звука.
   - Характеристики: Частота дискретизации, разрядность, соотношение сигнал-шум (SNR), динамический диапазон.

2. Аналогово-цифровой преобразователь (АЦП, ADC)
   - Описание: Аналогово-цифровой преобразователь конвертирует аналоговый сигнал, поступающий от микрофонов или других источников, в цифровой формат для дальнейшей обработки и сохранения.
   - Типы: Как и ЦАП, АЦП может использовать различные технологии для повышения качества преобразования.
   - Характеристики: Частота дискретизации, разрядность, SNR, динамический диапазон.

3. Усилитель
   - Описание: Усилитель усиливает слабый аналоговый сигнал до уровня, достаточного для подачи на динамики или наушники.
   - Типы: Усилители могут быть линейными или импульсными, в зависимости от назначения и требований к качеству звука.
   - Характеристики: Коэффициент усиления, выходная мощность, искажения, коэффициент демпфирования.

4. Кодеки
   - Описание: Кодеки (кодеры-декодеры) осуществляют сжатие и распаковку аудиофайлов, а также обработку цифрового сигнала для улучшения качества звука.
   - Типы: Реализованы на основе специализированных микросхем или программного обеспечения.
   - Характеристики: Поддержка различных форматов аудио (MP3, WAV, FLAC и др.), алгоритмов сжатия, обработки эффектов.

5. Микрофонные предусилители
   - Описание: Предусилители усиливают слабый сигнал от микрофона до уровня, пригодного для дальнейшего аналого-цифрового преобразования.
   - Типы: Предусилители могут быть встроены в звуковую карту или представлять собой отдельные устройства.
   - Характеристики: Коэффициент усиления, уровень шума, частотная характеристика.

6. Интерфейсные разъемы
   - Описание: Разъемы обеспечивают подключение внешних устройств, таких как динамики, наушники, микрофоны, музыкальные инструменты и другие источники аудиосигнала.
   - Типы: TRS (джек), XLR, RCA, MIDI, USB, SPDIF (оптический и коаксиальный).
   - Характеристики: Количество и тип разъемов, поддержка различных уровней сигнала (линейный, микрофонный, инструментальный).

7. Цифровые сигнальные процессоры (DSP)
   - Описание: DSP обрабатывают цифровой аудиосигнал, добавляя эффекты, эквализацию, реверберацию и другие изменения.
   - Типы: Встроенные DSP или внешние модули.
   - Характеристики: Производительность, поддержка различных алгоритмов обработки, программируемость.

8. Плата управления и коммутации
   - Описание: Эта часть платы управляет потоками данных между различными компонентами и обеспечивает их синхронизацию.
   - Типы: Микроконтроллеры, логические схемы.
   - Характеристики: Скорость обработки данных, поддержка протоколов обмена данными (USB, PCI, PCIe и др.).

9. Фильтры
   - Описание: Фильтры устраняют нежелательные шумы и помехи из аудиосигнала, улучшая качество звучания.
   - Типы: Низкочастотные фильтры, высокочастотные фильтры, полосовые фильтры.
   - Характеристики: Частота среза, затухание, порядок фильтра.
