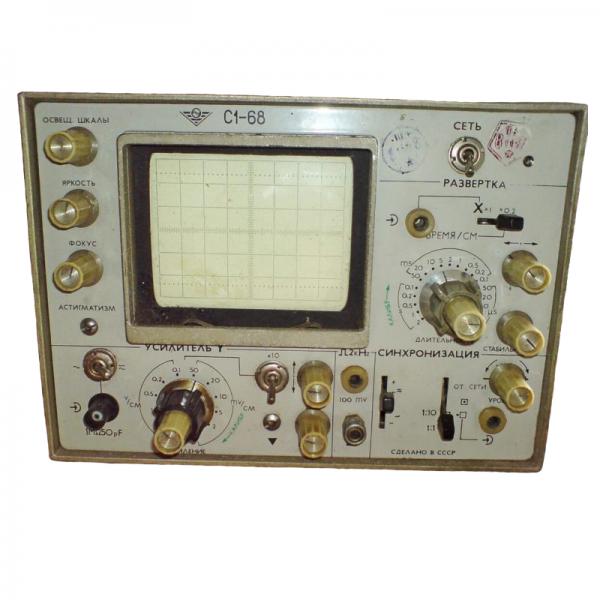

С1-68

Осциллограф С1-68 – это аналоговый электронный прибор, предназначенный для визуального наблюдения, измерения и анализа электрических сигналов. Этот осциллограф был разработан и выпускался в Советском Союзе в 70-е годы XX века. Он использовался в научно-исследовательских институтах, образовательных учреждениях и на промышленных предприятиях для тестирования и настройки различного электронного оборудования.

 Основные технические характеристики:

1. Тип: Аналоговый осциллограф.

2. Количество каналов: Один канал (Y).

3. Полоса пропускания: До 35 МГц.

4. Частота развертки: От 40 нс/дел до 100 мс/дел.

5. Входной импеданс: 1 МОм ± 2%, 30 пФ ± 5%.

6. Коэффициент отклонения: От 20 мВ/дел до 5 В/дел.

7. Режимы работы:
   - Обычный режим (наблюдение одного сигнала);
   - Режим X-Y (для исследования зависимости между двумя сигналами).

8. Синхронизация: Внутренняя, внешняя, от сети.

9. Размеры и вес: Приблизительно 360 мм × 180 мм × 430 мм, вес около 12 кг.

 Особенности:

- Высокая частота полосы пропускания: Полоса пропускания до 35 МГц позволяет работать с высокочастотными сигналами.

- Калибратор: Встроенный калибратор амплитуды и времени для точной настройки прибора перед измерениями.

- Режим X-Y: Позволяет исследовать зависимость между двумя сигналами, подаваемыми на входы X и Y.

- Простое управление: Удобная панель управления с крупными ручками и переключателями облегчает настройку и использование прибора.
