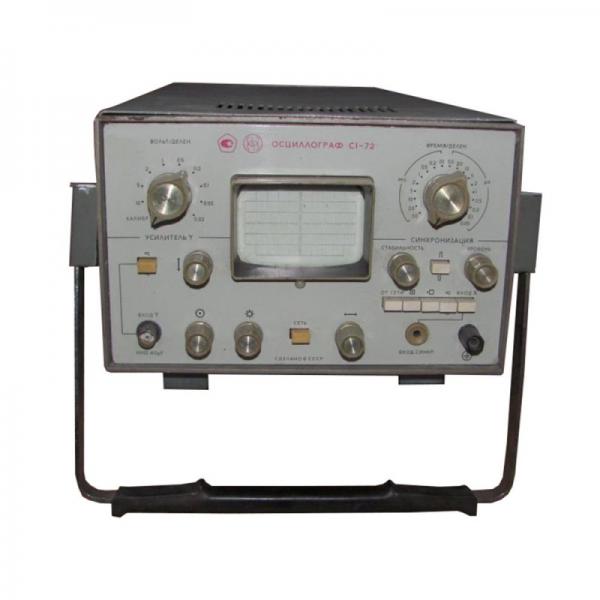

С1-72

Осциллограф С1-72 – это аналоговый универсальный осциллограф, разработанный и выпущенный в СССР в 1970-х годах. Он предназначен для наблюдения, измерения и анализа электрических сигналов во временной области. Прибор получил широкое распространение в научно-исследовательских лабораториях, учебных заведениях и на производственных предприятиях благодаря своей надежности и точности.

 Основные характеристики:

1. Тип: Аналоговый осциллограф.

2. Количество каналов: Два канала (Y1 и Y2).

3. Полоса пропускания: До 20 МГц.

4. Частота развертки: От 10 нс/дел до 100 мс/дел.

5. Входной импеданс: 1 МОм ± 2%, 22 пФ ± 5%.

6. Коэффициент отклонения: От 50 мВ/дел до 10 В/дел.

7. Режимы работы:
   - Обычный режим (один сигнал);
   - Альтернативный режим (чередование двух сигналов);
   - Режим суммирования сигналов.

8. Синхронизация: Внутренняя, внешняя, от сети.

9. Размеры и вес: Приблизительно 440 мм × 220 мм × 490 мм, вес около 19 кг.

 Особенности:

- Двойная развертка: Позволяет наблюдать два сигнала одновременно.

- Калибратор: Встроенный калибратор амплитуды и времени для точной настройки прибора перед измерениями.

- Широкий диапазон частот: Полоса пропускания до 20 МГц обеспечивает возможность работы с высокочастотными сигналами.

- Различные режимы синхронизации: Возможность выбора источника синхронизации для стабильного отображения сигнала.

- Удобство использования: Простая панель управления с крупными ручками и переключателями делает работу с прибором интуитивно понятной.
