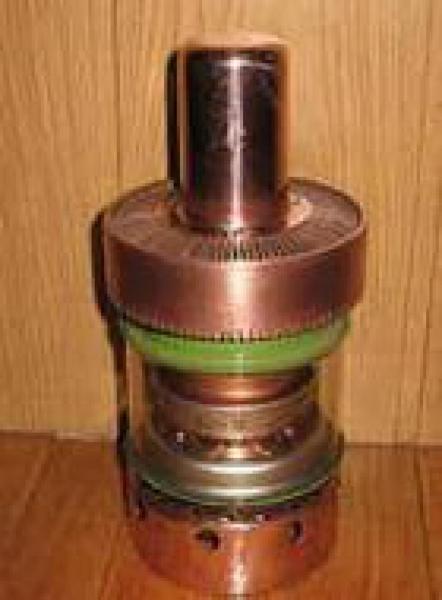

ГИ-19Б

Лампа ГИ-19Б используется в радиопередающих устройствах большой мощности. Данная лампа отличается высокой надежностью и очень длительным сроком службы, при весьма компактных размерах.

При производстве лампы применяется золото.

Основные параметры:


• Оформление - металлостеклянное
• Охлаждение - принудительное: воздушное не менее 180 м3/ч
• Долговечность - не менее 300 ч
• Масса - 2,8 кг

Основные технические параметры ГИ-19Б: при Uн=7,3 В, Uа=1 кВ, Iа=0,1 А


• Ток накала 20 ±3 А
• Ток анода ионный не более 15 мкА
• Ток сетки обратный не более 700 мкА
• Ток эмиссии катода в импульсе не менее 100 А
• Крутизна характеристики 27 ±6 мА/В
• Колебательная мощность в импульсе не менее 230 кВт
• Междуэлектродные емкости, пФ:
  • входная 51
  • выходная 12,5
  • проходная 10,5

Предельные эксплуатационные характеристики ГИ-19Б


• Напряжение накала: 7,1-7,5 В
• Импульсное напряжение анода: 14 кВ
• Мощность, рассеиваемая анодом: 1 кВт
• Мощность, рассеиваемая сеткой: 30 Вт
• Длительность импульса: 10 мкс
• Скважность (минимальная): 500
• Температура анода: 150 С
• Температура колбы и спая: 120 С
• Интервал рабочих температур окружающей среды: от -50 до +70 С
