ГИ-36

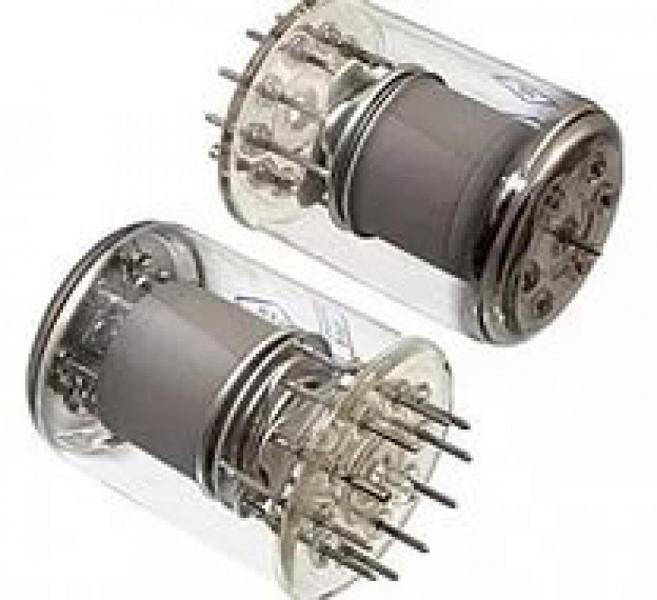

Радиолампа ГИ-36 представляет из себя генераторный тетрод, выполненный в цельностеклянном корпусе. Данная модель применяется в различной радиоаппаратуре в качестве импульсного высокочастотного генератора.

Масса лампы составляет 250 грамм. При производстве радиолампы ГИ-36 применяется золото.

Основные данные ГИ-36 при Uн = 12,6 В; Ua = 400 В; Uc1 = -300 В; Uc2 = 700 В; Uc1имп = 50 В; t = 5 мкс


• Ток накала: 5,1±0,6 А
• Ток анода:
  • в импульсе на частоте 200 Гц - 10±2,5 А
  • в импульсе при Uc1 = 0 В - 4,7±1,5
• Ток второй сетки на частоте 200 Гц: ≤3,5 А
• Ток первой сетки на частоте 200 Гц: ≤3 А
• Ток обратный первой сетки при Uн = 13,8 В; Ua= 300 В; Uc2 = 200 В; Ia = 100 мА: ≤30 мкА
• Колебательная мощность в импульсе при Ua = 2,2 кВ; Uc2 = 800 В: ≥3 кВт
• Межэлектродные емкости:
  • входная - 65±15 пФ
  • выходная - 11,5±3,5
  • проходная - ≤1
  • Наработка: ≥300 ч

Предельные эксплуатационные данные ГИ-36


• Ток катода пиковое значение: 18 А
• Напряжение накала: 11,4-13,8 В
• Напряжение анода: 2,2 кВ
• Напряжение второй сетки: 700 В
• Напряжение второй сетки в паузе: 800 В
• Напряжение первой сетки:
  • отрицательное 350 В
  • в импульсе 100 В
• Мощность, рассеиваемая анодом: 25 Вт
• Мощность, рассеиваемая второй сеткой: 8 Вт
• Мощность, рассеиваемая первой сеткой: 1 кВт
• Скважность минимальная 100
• Длительность импульса: 5 мкс
• Температура баллона в наиболее горячей точке: 250 °С
