ГМИ-4Б

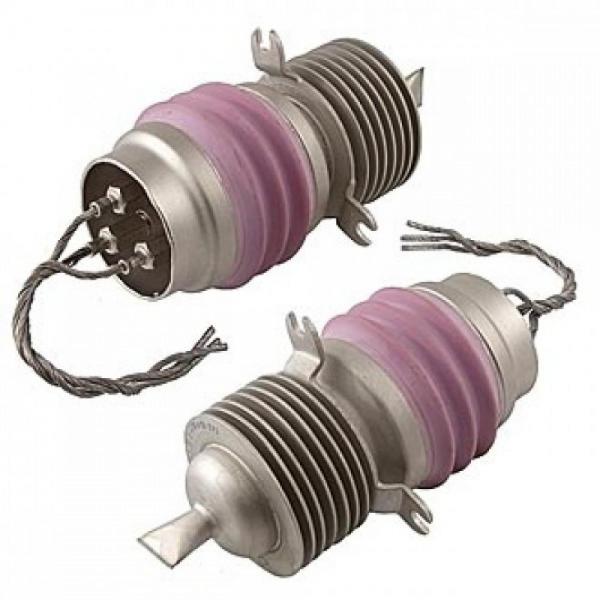

Радиолампа ГМИ-4Б представляет из себя импульсный модуляторный тетрод. Данная модель применяется в качестве модулятора в выходных каскадах мощных радиопередатчиков – прежде всего, в оборудовании связи и навигации.

Выполнена в металлостеклянном корпусе с внешним анодом, требует при работе принудительного охлаждения.

Масса лампы составляет составляет 4 кг. При производстве радиолампы ГМИ-4Б применяется золото.

Технические характеристики радиолампы ГМИ-4Б


• Мощный импульсный модуляторный тетрод ГМИ-4Б в металлостеклянном исполнении с оксидным катодом косвенного накала и внешним анодом с принудительным воздушным охлаждением.
• Предназначен для коммутации импульсной мощности в радиотехнических устройствах стационарной и подвижной аппаратуры.
• Охлаждение - воздушное принудительное: анода 110 м3/ч, ножки 30 м3/ч.
• Масса 4 кг.
• Технические условия: ЯЧ3.312.000 ТУ.
• Основные технические параметры ГМИ-32Б-1: при Uн=27 В, Uа=4 кВ, Uc2=1,75 кВ, Uс1=700 В, Uс1=150 В
• Ток накала 10 ± 0,7 А
• Ток накала в импульсе:
  • - при Uн=24,3 В не менее 85 А
  • - при Uн=27 В не менее 100 А
• Ток 1-й сетки в импульсе не более 15 А
• Ток 2-й сетки в импульсе не более 9 А
• Напряжение запирания отрицательное 750 В
• Время готовности не более 3 мин
• Долговечность не менее 1000 ч
• Критерий долговечности: Iа в импульсе не менее 85 А
• Междуэлектродные емкости, пФ:
  • - входная 160
  • - выходная 26
  • - проходная не более 1
• Предельные эксплуатационные данные:
• Напряжение накала, В
  • - при Iа<50 А 24,3 - 29,7
  • - при Iа>50 А 25,6 - 29,7
• Напряжение анода 40 кВ
• Напряжение 2-й сетки 2750 В
• Напряжение 1-й сетки отрицательное 850 В
• Напряжение 1-й сетки в импульсе 270 В
• Мощность, рассеиваемая анодом 2 кВт
• Мощность, рассеиваемая 2-й сеткой 35 Вт
• Мощность, рассеиваемая 1-й сеткой 7 Вт
• Ток катода в импульсе при скважности 200 59 А
• Длительность импульса (при Iа=50 А в импульсе) 10 мкс
• Скважность (при Iа=50 А в импульсе) минимальная 200
• Устойчивость к внешним воздействиям окружающей среды:
  • - интервал рабочих температур от -60 до +85 С
  • - линейные нагрузки с ускорением до 25 г
  • - виброустойчивость в диапазоне частот 5-200Гц до 7,5 г
  • - ударные нагрузки многократные с ускорением до 35 г
  • - ударные нагрузки одиночные с ускорением до 150 г
