ГМИ-7-1

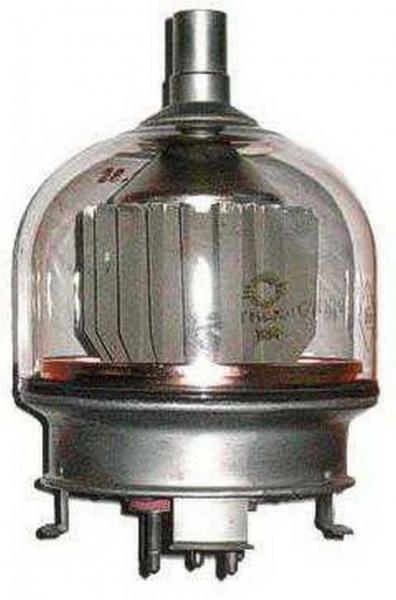

Радиолампа ГМИ-7-1 это импульсный модуляторный тетрод. Данная модель применяется в различном радиоэлектронном оборудовании - прежде всего, в военных радиолокационных станциях, в мощных передатчиках, навигационном оборудовании.

Масса лампы составляет 800 грамм. Имеет цельностеклянный корпус с расположенным сверху анодом. При производстве радиолампы ГМИ-7-1 применяется золото.

Основные технические параметры ГМИ-7-1


• Ток накала: 5,9 ±0,5 А
• Ток анода в импульсе: не менее 52 А
• Ток анода в импульсе (при Uн=23,5 В): не менее 42 А
• Ток 1-й сетки в импульсе: не более 9 А
• Ток 1-й сетки обратный (при Uн=28 В, Uс2=1,25 кВ, Uа=1,25 кВ): не более 350 мкА
• Ток 2-й сетки в импульсе: не более 10 А
• Напряжение запирания отрицательное (при Uа=22 кВ, Iа=0,2 мА): не более 900 В
• Междуэлектродные емкости, пФ:
  • входная 80 ±15
  • выходная 11,5 ±3,5
  • проходная не менее 0,9
• Долговечность не менее: 235 ч

Предельные эксплуатационные характеристики ГМИ-7-1


• Напряжение накала: 23,5 - 28,5 В
• Напряжение анода: 2,2 кВ
• Напряжение 2-й сетки: 2 кВ
• Напряжение 1-й сетки отрицательное: 1 кВ
• Напряжение 1-й сетки импульсное: 350 В
• Ток катода в импульсе: 85 А
• Мощность, рассеиваемая анодом: 125 Вт
• Мощность, рассеиваемая 2-й сеткой: 20 Вт
• Мощность, рассеиваемая 1-й сеткой: 3,2 Вт
• Длительность импульса: 5 мкс
• Температура баллона и мест спая металла со стеклом: 200 С
• Интервал рабочих температур окружающей среды: от -60 до +85 С
