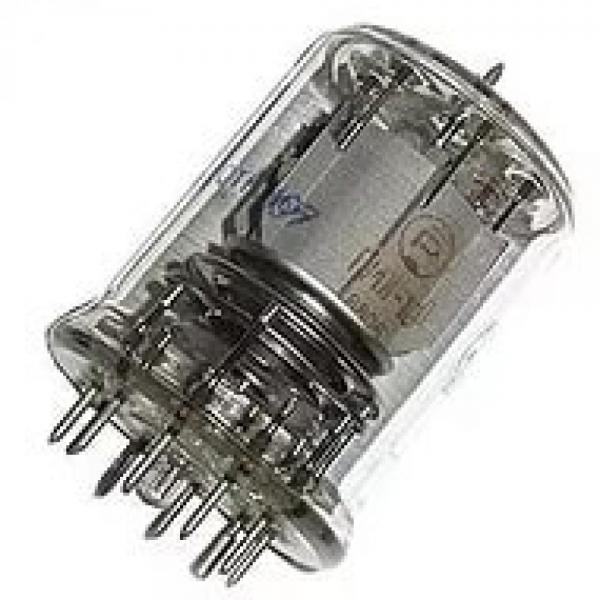

ГМИ-10

Радиолампа ГМИ-10 представляет из себя импульсный модуляторный тетрод. Данная модель применяется в различной радиопередающей аппаратуре. Его можно встретить в радиопередатчиках гражданского и военного назначения, применяется он и в любительской коротковолновой аппаратуре.

Масса лампы составляет 250 грамм. Лампа выполнена в цельностеклянном корпусе. При производстве радиолампы ГМИ-10 применяется золото.

Основные технические параметры ГМИ-10


• Ток накала: 5,25 ± 0,5 А
• Ток анода в импульсе: не менее 13 А
• Ток анода в импульсе (при Uн=5,7 В): не менее 10 А
• Ток 2-й сетки в импульсе: не более 2 А
• Ток 1-й сетки в импульсе: не более 2 А
• Ток 1-й сетки обратный (при Uн=7 В, Uс2=550 В, Uа=600 В): не более 100 мкА
• Напряжение 1-й сетки запирающее (при Uа=9 кВ, Iа=20 мкА): не более 650 В
• Междуэлектродные емкости, пФ:
  • входная - 40 ±20
  • выходная - 6 ±2
  • проходная - не более 0,7
• Долговечность: не менее 250 ч

Предельные эксплуатационные характеристики ГМИ-10


• Напряжение накала: 5,7 - 6,9 В
• Напряжение анода: 9 кВ
• Напряжение 2-й сетки: 1000 В
• Напряжение 1-й сетки отрицательное: 800 В
• Ток катода: 20 А
• Мощность, рассеиваемая анодом: 41 Вт
• Мощность, рассеиваемая 2-й сеткой: 4 Вт
• Мощность, рассеиваемая 1-й сеткой: 1,5 Вт
• Длительность импульса: 10 мкс
• Время готовности (минимальное): 2 мин
• Температура баллона лампы: 250 С
• Интервал рабочих температур окружающей среды: от -60 до +85 С
