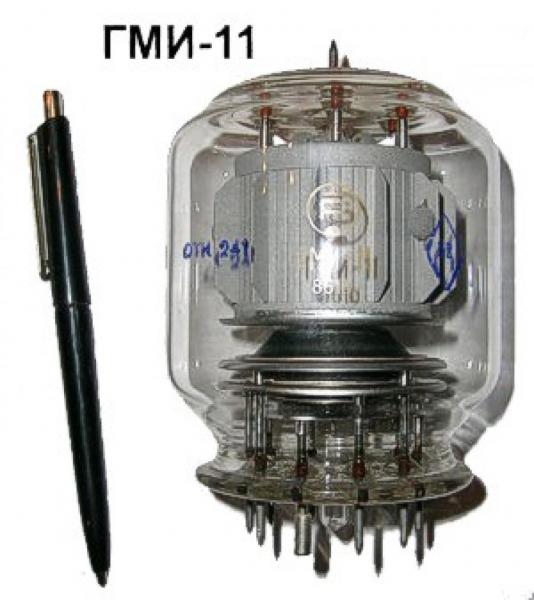

ГМИ-11

Радиолампа ГМИ-11 представляет из себя импульсный модуляторный тетрод. Данная модель применяется в различной радиопередающей аппаратуре гражданского и военного назначения. Эта лампа пользуется популярностью и у радиолюбителей, ее используют в усилителях мощности передатчиков.

Масса лампы составляет 300 грамм. Выполнен в цельностеклянном корпусе. При производстве радиолампы ГМИ-11 применяется золото.

Основные технические параметры ГМИ-11


• Ток накала: 1,75 ±0,15 А
• Ток анода в импульсе: не менее 14 А
• Ток анода в импульсе (при Uн=23,5 В): не менее 12 А
• Ток 2-й сетки в импульсе: не более 2,5 А
• Ток 1-й сетки обратный (при Uн=28,5 В, Uс2=0,6 кВ, Uа=1 кВ): не более 100 мкА
• Ток 1-й сетки в импульсе: не более 2 А
• Напряжение запирания отрицательное (при Uа=10 кВ, Iа=0,2 А): не более 600 В
• Междуэлектродные емкости, пФ:
  • входная - 55
  • выходная - 7,5
  • проходная - не более 1
• Долговечность: не менее 300 ч

Предельные эксплуатационные характеристики ГМИ-11


• Напряжение накала: 23,4 - 28,6 В
• Напряжение анода: 10 кВ
• Напряжение 2-й сетки: 1 кВ
• Напряжение 1-й сетки отрицательное: 700 В
• Ток катода в импульсе: 20 А
• Мощность, рассеиваемая анодом: 85 Вт
• Мощность, рассеиваемая 2-й сеткой: 8 Вт
• Мощность, рассеиваемая 1-й сеткой: 1,5 Вт
• Длительность импульса: 6 мкс
• Температура баллона: 250 С
• Интервал рабочих температур окружающей среды: от -60 до +85 С
