ГМИ-14Б

Радиолампа ГМИ-14Б представляет из себя импульсный модуляторный тетрод. Данная модель применяется в радиопередающей аппаратуре гражданского и военного назначения – приводных маяках, системах связи и т.п. Отличается надежной конструкцией и высокой выходной мощностью.

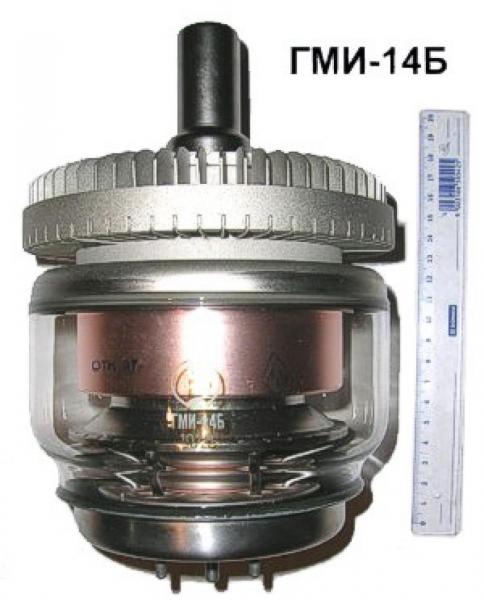

Масса лампы составляет 2800 грамм. Лампа выполнена в металлостеклянном корпусе с массивным радиатором, требует принудительного воздушного охлаждения не менее 60м3/час. При производстве радиолампы ГМИ-14Б применяется золото.

Основные параметры ГМИ-14Б при Uн=26 В, Uа=3,5 кВ, Uc2=2150 В, Uс1= -900 В, Uс1имп=350 В, t=5 мкс, f=200 имп/с

• Ток накала: 16,0 ± 1,5 А
• Ток анода в импульсе: ³ 130 А
• Ток анода в импульсе (при Uн=23,5 В): ³ 90 А
• Ток 1-й сетки обратный (при Uн=28 В, Uс2=500 В, Uа=1 кВ, Iа=600 мА): £ 350 мкА
• Ток 1-й сетки в импульсе: £ 18 А
• Ток 2-й сетки в импульсе: £ 15 А
• Отрицательное напряжение запирания (при Uа=36 кВ, Uс2=2 кВ): £ 1000 В
• Междуэлектродные емкости, пФ:
  • входная - 180 ± 40
  • выходная - 25 ± 10
  • проходная - £ 2
• Долговечность: ³ 200 ч
• Критерий долговечности: ток анода в импульсе: ³ 120 А

Предельные эксплуатационные данные


• Напряжение накала: 23,4 - 28,6 В
• Напряжение анода: 36 кВ
• Напряжение 2-й сетки: 2150 В
• Напряжение 1-й сетки отрицательное: 1000 В
• Ток катода в импульсе: 170 А
• Мощность, рассеиваемая анодом: 600 Вт
• Мощность, рассеиваемая 2-й сеткой: 35 Вт
• Мощность, рассеиваемая 1-й сеткой: 6 Вт
• Длительность импульса: 10 мкс
• Температура ножки: 120 С
• Интервал рабочих температур окружающей среды: от -60 до +70 С
