ГМИ-20

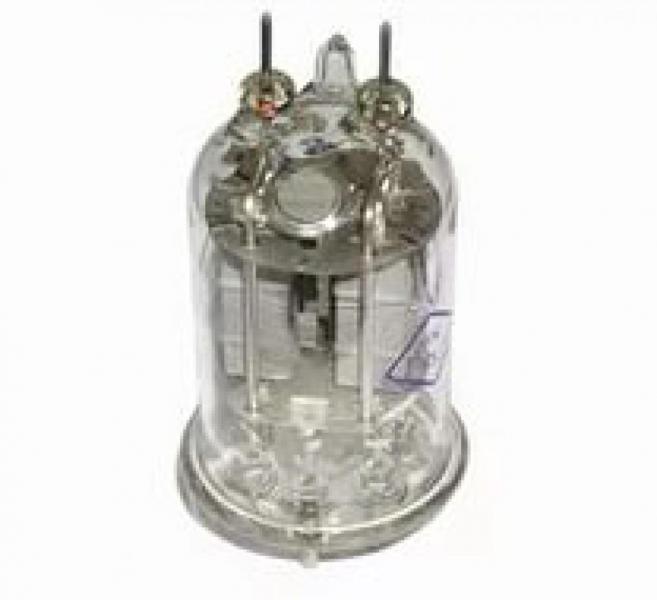

Радиолампа ГМИ-20 представляет из себя импульсный модуляторный тетрод. Данная модель может применяется в качестве усилителя мощности в различной радиопередающей аппаратуре. Может работать без принудительного воздушного охлаждения (зависит от режима работы).

Масса лампы составляет 70 грамм. Лампа выполнена в стеклянном бесцокольном корпусе. При производстве радиолампы ГМИ-20 применяется золото.

Основные данные ГМИ-20 при Uн = 12,6 В; Ua = 1 кВ; Uc2 = 700 В; Uc1 = -150 В; Uc1имп = 75 В; t = 5 мкс; f = 200 имп/с


• Ток накала при параллельном включении подогревателей: 2,4±0,4 А
• Ток накала при последовательном включении подогревателей: 1,15±0,15 А
• Ток анода в импульсе: ≥8 А
• Ток анода в импульсе при Uн = 11,4 В: ≥6,9
• Ток второй сетки в импульсе: ≤2,5 А
• Ток первой сетки в импульсе: ≤1,5 А
• Напряжение запирания сетки при Ua = 3,6 кВ; Uc2 = 0,8 кВ; Ia = 0,2 мА: ≤-125 В
• Межэлектродные емкости:
  • входная - 39±5 пФ
  • выходная - 12,5±0,5
  • проходная - ≤0,6
• Наработка: ≥1000 ч

Предельные эксплуатационные данные ГМИ-20


• Ток катода в импульсе: 15 А
• Напряжение накала при последовательном включении подогревателей: 11,3-13,8 В
• Напряжение накала при параллельном включении подогревателей: 5,7-6,9 В
• Напряжение анода: 3 кВ
• Напряжение второй сетки: 0,75 кВ
• Напряжение первой сетки: -200 В
• Напряжение первой сетки в импульсе: 100 В
• Мощность, рассеиваемая анодом: 15 Вт
• Мощность, рассеиваемая второй сеткой: 4 Вт
• Длительность импульса: 25 мкс
• Температура баллона: 250 °С
