ГМИ-21-1

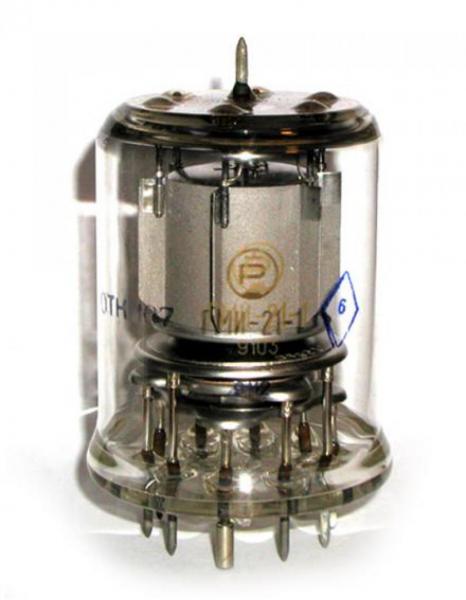

Радиолампа ГМИ-21-1 представляет из себя импульсный модуляторный тетрод. Данная модель применяется в выходных каскадах радиопередающей аппаратуры различного назначения. Параметры лампы позволяют использовать ее в аппаратуре навигационных систем, систем связи и в аппаратуре других систем.

Масса лампы составляет 250 грамм. Лампа выполнена в металлостеклянном корпусе корпусе. При производстве радиолампы ГМИ-21-1 применяется золото.

Основные данные ГМИ-21-1 при Uн = 6,3 В; Ua = 1,5 кВ; Uc2 = 900 В; Uc1имп = 90 В; t = 5 мкс


• Ток накала: 6,9±0,4 А
• Ток анода в импульсе: ≥8 А
• Ток анодав импульсе при Uн = 5,7 В: ≥7,2 А
• Ток второй сетки в импульсе: ≤1,5 А
• Ток первой сетки в импульсе: ≤2,6 А
• Напряжение запирания первой сетки отрицательное при Ua = 12 кВ; Uc2 = 1 кВ; Ia = 0,2 мА: ≤400 В
• Межэлектродные емкости:
  • входная - ≤55 пФ
  • выходная - ≤8 пФ
  • проходная - ≤0,6 пФ
• Наработка: ≥250 ч
• Критерии наработки, ток анода в импульсе: ≥6 А

Предельные эксплуатационные данные ГМИ-21-1


• Ток анода в импульсе при tимп = 10 мкс: 12,5 А
• Ток первой сетки в импульсе: 2,5 А
• Ток второй сетки в импульсе: 1,5 А
• Напряжение накала: 5,7-7,0 В
• Напряжение анода: 10 кВ
• Напряжение второй сетки: 1 1 кВ
• Напряжение первой сетки: -700 В
• Напряжение первой сетки в импульсе: 150 В
• Мощность, рассеиваемая анодом: 30 Вт
• Мощность, рассеиваемая второй сеткой: 4 4 Вт
• Мощность, рассеиваемая первой сеткой: 0,7 Вт
• Длительность импульса: 50 мкс
• Температура баллона: 150 °С
