ГМИ-24Б-5

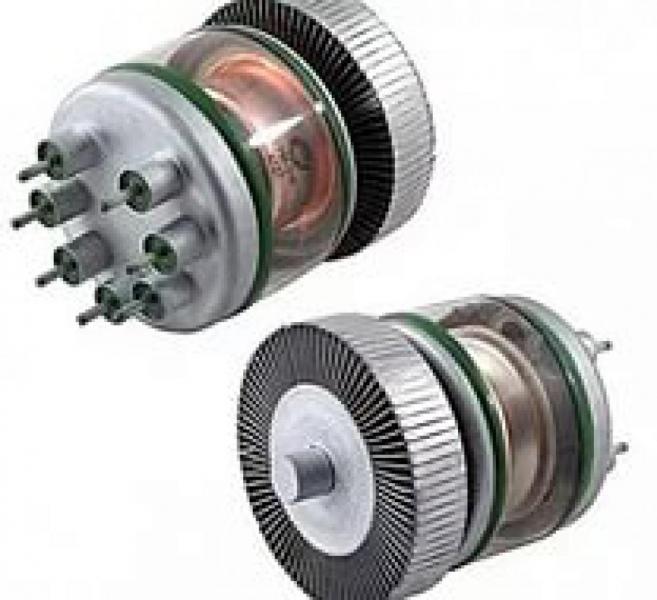

Радиолампа ГМИ-24Б-5 представляет из себя мощный импульсный модуляторный тетрод. Данная модель применяется в РЛС, навигационной аппаратуре, системах радиорелейной связи и т.п.

Масса лампы составляет 2,1 кг. Лампа выполнена в металлостеклянном корпусе с развитым радиатором анода. При производстве радиолампы ГМИ-24Б-5 применяется золото.

Основные параметры при Uн=26 В, Uа=1,5 кВ, Uc2=1 кВ, Uс1= -700 В, t=5 мкс ГМИ-24Б-5


• Ток накала: 5,3 ± 0,4 А
• Ток анода в импульсе: ³ 20 А
• Ток 2-й сетки в импульсе: £ 3,5 А
• Ток 1-й сетки в импульсе: £ 4 А
• Напряжение 1-й сетки в импульсе: 125 В
• Напряжение запирания 1-й сетки (при Uа=23 кВ, Iа=0,2 мА): £ 600 В
• Междуэлектродные емкости, пФ:
  • входная - £ 125
  • выходная - £ 20
  • проходная - £ 0,8
• Долговечность: ³ 1000 ч
• Критерий долговечности: ток анода в импульсе при скважности 500: ³ 16 А

Предельные эксплуатационные данные ГМИ-24Б-5


• Напряжение накала: 23,5 - 28,5 В
• Напряжение анода: 20 кВ
• Напряжение 2-й сетки: 1 кВ
• Напряжение 1-й сетки отрицательное: 800 В
• Напряжение 1-й сетки в импульсе: 125 В
• Мощность, рассеиваемая анодом: 250 Вт
• Мощность, рассеиваемая 2-й сеткой: 15 Вт
• Мощность, рассеиваемая 1-й сеткой: 2,5 Вт
• Ток катода в импульсе при скважности не менее 500: 34 А
• Длительность импульса: 30 мкс
• Время готовности (минимальное): 3 мин
• Температура баллона: 150 С
• Устойчивость к внешним воздействиям окружающей среды:
  • линейные нагрузки с ускорением: до 25 g
  • виброустойчивость в диапазоне частот 5 — 1000 Гц с ускорением: до 7,5 g
  • ударные нагрузки многократные с ускорением: до 35 g
  • ударные нагрузки одиночные с ускорением: до 150 g
  • интервал рабочих температур: от -60 до +85 С
