ГМИ-26 УХВ 3в

Радиолампа ГМИ-26 УХВ 3в представляет из себя импульсный модуляторный тетрод. Данная модель применяется в выходных усилителях мощности различных радиопередатчиков, от РЛС до маяков навигации и связной аппаратуры..

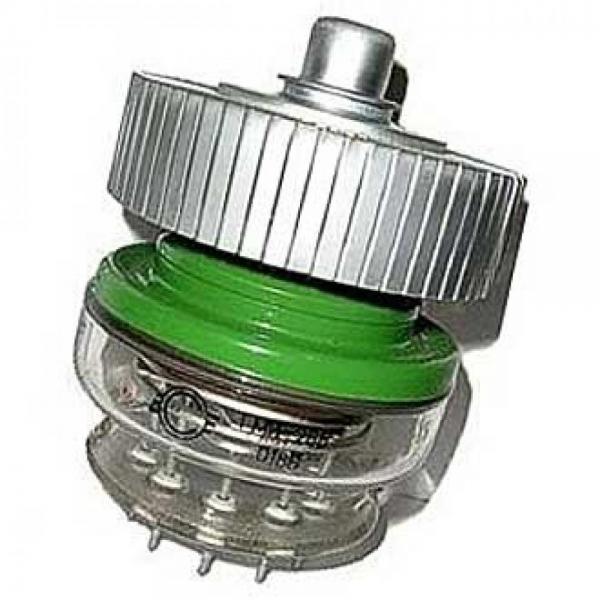

Масса лампы составляет 650 грамм. Радиолампа выполнена в металлостеклянном корпусе с развитым радиатором анода,. При производстве радиолампы ГМИ-26 УХВ 3в применяется золото.

Основные технические параметры ГМИ-26 УХВ 3в при Uн = 12,6 В; Ua = 1,5 кВ; Uc2 = 1 кВ; Uc1 = 0,6 кВ; Uc1имп = 75 В; tимп = 5 мкс; f = 400 Гц


• Ток накала: 6,25±0,5 А
• Ток анода в импульсе: ≥20 А
• Ток анода в импульсе при Uн = 12 В: ≥18 А
• Ток второй сетки в импульсе: ≤2 А
• Ток первой сетки в импульсе: ≤3 А
• Напряжение запирания первой сетки при Ua = 12 кВ; Ia = 0,2 мА: ≤-500 В
• Время готовности: ≤3 мин
• Межэлектродные емкости:
  • входная - 70±10 пФ
  • выходная - 13±3 пФ
  • проходная - ≤1 пФ
• Наработка: ≥1000 ч

Предельные эксплуатационные характеристики ГМИ-26 УХВ 3в


• Ток катода в импульсе при скважности не менее 500: 34 А
• Напряжение накала: 12-13,8 В
• Напряжение анода: 10 кВ
• Напряжение второй сетки: 1 кВ
• Наибольшее напряжение первой сетки: -0,8 кВ
• Наибольшее напряжение первой сетки в импульсе: 150 В
• Мощность, рассеиваемая анодом: 250 Вт
• Мощность, рассеиваемая второй сеткой: 15 Вт
• Мощность, рассеиваемая первой сеткой: 3 Вт
• Длительность импульса: 30 мкс
• Температура баллона: 150 °С
