ГМИ-29Б-1

Радиолампа ГМИ-29Б-1 применяется в мощных стационарных передатчиках различного назначения, от РЛС до аппаратуры связи и навигации.

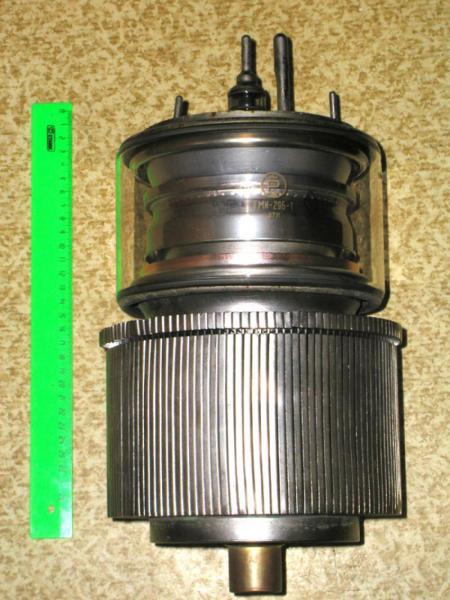

Масса лампы составляет 13 кг. Лампа имеет металлостеклянный корпус с развитым радиатором анода. При производстве радиолампы ГМИ-29Б-1 применяется золото.

Основные технические параметры ГМИ-29Б-1


• Ток накала: 69,5 ±3,5 А
• Ток анода в импульсе: не менее 150 А
• Ток 2-й сетки в импульсе: не более 8 А
• Ток 1-й сетки в импульсе: не более 15 А
• Напряжение запирания 1-й сетки отрицательное: не более 950 В
• Время готовности: не более 5 мин
• Междуэлектродные емкости, пФ:
  • входная 290
  • выходная 45
  • проходная 2,5

Предельные эксплуатационные характеристики ГМИ-29Б-1


• Напряжение накала: 11,3 - 13,8 В
• Напряжение анода: 30 кВ
• Напряжение 2-й сетки: 2 кВ
• Напряжение 1-й сетки отрицательное: 1,1 В
• Напряжение 1-й сетки в импульсе: 250 В
• Мощность, рассеиваемая анодом: 10 кВт
• Мощность, рассеиваемая 2-й сеткой: 100 Вт
• Мощность, рассеиваемая 1-й сеткой: 100 Вт
• Длительность импульса: 10 мкс
• Скважность (минимальная): 160
• Время разогрева катода (минимальное): 4,5 мин
• Температура анода: 150 С
• Интервал рабочих температур окружающей среды: от -60 до +85 С
