ГМИ-38

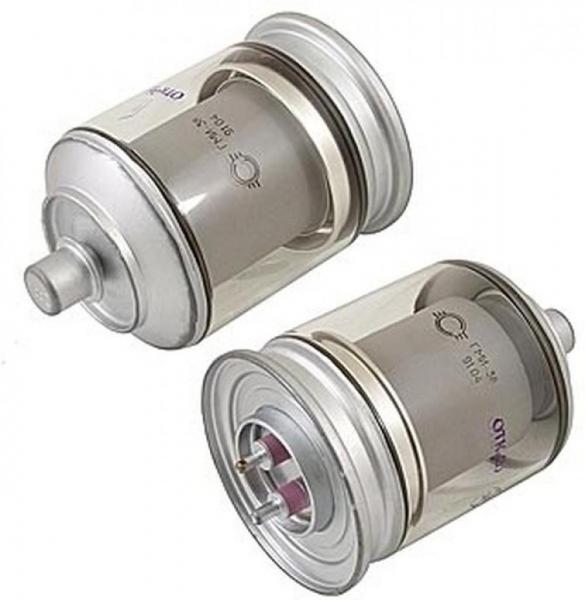

Радиолампа ГМИ-38 представляет из себя импульсный триод. Данная модель применяется в СВЧ-генераторах, в системах радиосвязи.

Масса лампы составляет 470 грамм. Имеет металлостеклянный корпус. При производстве радиолампы ГМИ-38 применяется золото.

Основные технические параметры ГМИ-38: при Uн=26 В, Uа=2,5 кВ, Uс= 200 В, Uс имп=1 кВ


• Ток накала: 3,1 ±0,2 А
• Ток анода в импульсе:
  • при Uн=26 В: не менее 20 А
  • при Uн=24,2 В: не менее 17,5 А
• Ток сетки в импульсе: не более 3 А
• Напряжение запирания сетки отрицательное (при Uа=23 кВ, Iа=0,2 мА): не более 200 В
• Время готовности: не более 3 мин
• Междуэлектродные емкости, пФ:
  • входная: не более 120
  • выходная: не более 20
  • проходная: не более 1,2
• Долговечность: не менее 1000 ч

Предельные эксплуатационные характеристики ГМИ-38


• Напряжение накала: 24,2 - 27,8 В
• Напряжение анода: 20 кВ
• Напряжение сетки отрицательное (абсолютное значение): 300 В
• Напряжение сетки в импульсе: 1,2 кВ
• Мощность, рассеиваемая анодом: 60 Вт
• Мощность, рассеиваемая сеткой: 25 Вт
• Ток катода в импульсе:
  • при скважности 500 17 А
  • при скважности 1000 24 А
• Ток анода: 600 мА
• Длительность импульса (при Iк < 24 А): 50 мкс
• Температура оболочки: 175 С
• Интервал рабочих температур окружающей среды: от -60 до +70 С
