ГМИ-42Б

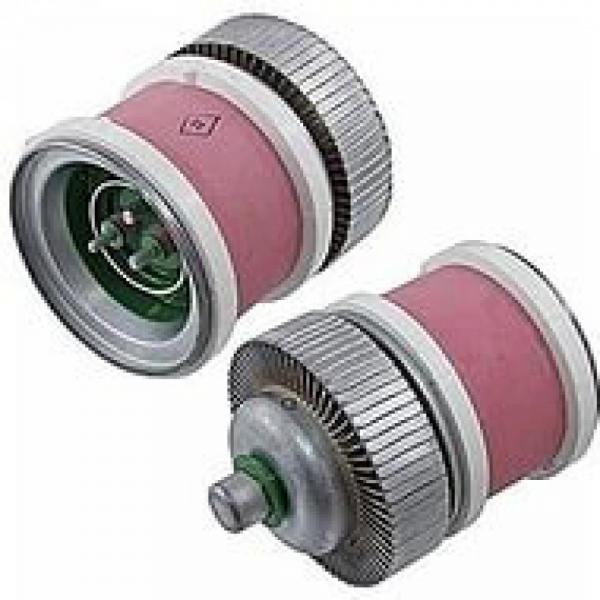

Радиолампа ГМИ-42Б представляет из себя импульсный модуляторный тетрод. Данная модель применяется в различном радиопередающем оборудовании, от систем радиосвязи до РЛС. Кроме того, она используется в СВЧ-генераторах.

Масса лампы составляет 1,2 кг. Выполнен металлокерамическом корпусе с развитым радиатором анода. При производстве радиолампы ГМИ-42Б применяется золото.

Основные технические параметры ГМИ-42Б


• Ток накала: 3,2-3,6 А
• Напряжение анода (постоянное): 2,5 кВ
• Напряжение сетки отрицательное: 200 В
• Напряжение превышения сетки в импульсе: 1,3 кВ
• Ток анода в импульсе: 30 А
• Межэлектродные ёмкости, не более:
  • входная: 130 пФ
  • выходная: 25 пФ
  • проходная: 2 пФ

Предельные эксплуатационные характеристики ГМИ-42Б


• Напряжение накала: 24,2-27,8 В
• Наибольшее напряжение анода: 30 кВ
• Наибольшее отрицательное напряжение сетки: 600 В
• Наибольшее напряжение сетки в импульсе: 1,4 кВ
• Рассеиваемая мощность:
  • анодом: 500 Вт
  • сеткой: 25 Вт
• Наибольший ток катода в импульсе:
  • при скважности 500: 33 А
  • при скважности 33: 9 А
• Наибольшая длительность импульса при токе катода <33 А: 50 мкс
• Наименьшее время готовности:
  • при токе анода 30 А: 3 мин
  • при токе анода 8 А и напряжении анода до 20 кВ: 2,5 мин
  • при форсированном напряжении накала и напряжении анода 25 кВ: 2 мин
• Наибольшая температура оболочки: 150 °С
• Интервал рабочих температур окружающей среды: от -65 до +100 °С
