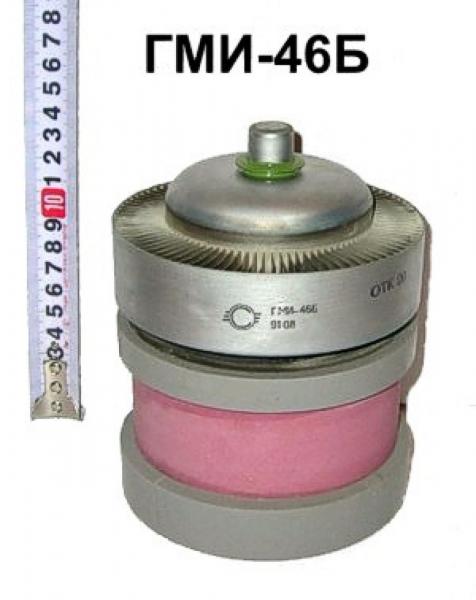

ГМИ-46Б

Радиолампа ГМИ-46Б представляет из себя импульсный модуляторный триод. Данная модель применяется в выходных каскадах усилителей мощной радиопередающей аппаратуры, в установках индукционного нагрева.

Масса лампы составляет около 3 кг. Выполнен в металлокерамическом корпусе. При производстве радиолампы ГМИ-46Б применяется золото.

Основные технические параметры ГМИ-46Б


• Напряжение накала: 26 В
• Ток накала: 7,6-8,4 А
• Напряжение анода: 3,5 кВ
• Напряжение сетки: -200 В
• Напряжение превышения сетки в импульсе: 1150 В
• Напряжение запирания отрицательное, не более: 200 В
• Ток анода в импульсе, не менее: 50 А
• Ток сетки в импульсе, не более: 7,5 А
• Межэлектродные ёмкости, не более:
  • входная: 210 пФ
  • выходная: 30 пФ
  • проходная: 3 пФ

Предельные эксплуатационные характеристики ГМИ-46Б


• Напряжение накала: 24,7-27,3 В
• Наибольшее напряжение анода: 30 кВ
• Наибольшее отрицательное напряжение сетки: 300 В
• Наибольшее напряжение превышения сетки в импульсе: 1500 В
• Рассеиваемая мощность:
  • анодом 1000 Вт
  • сеткой 60 Вт
• Наибольший ток катода в импульсе:
  • при скважности 500: 55 А
  • при скважности 1000: 77 А
• Наибольшая длительность импульса: 50 мкс
• Наименьшее время готовности: 300 с
• Наибольшая температура оболочки в наиболее горячей точке: 150 °С
• Интервал рабочих температур окружающей среды: от -60 до +85 °С
