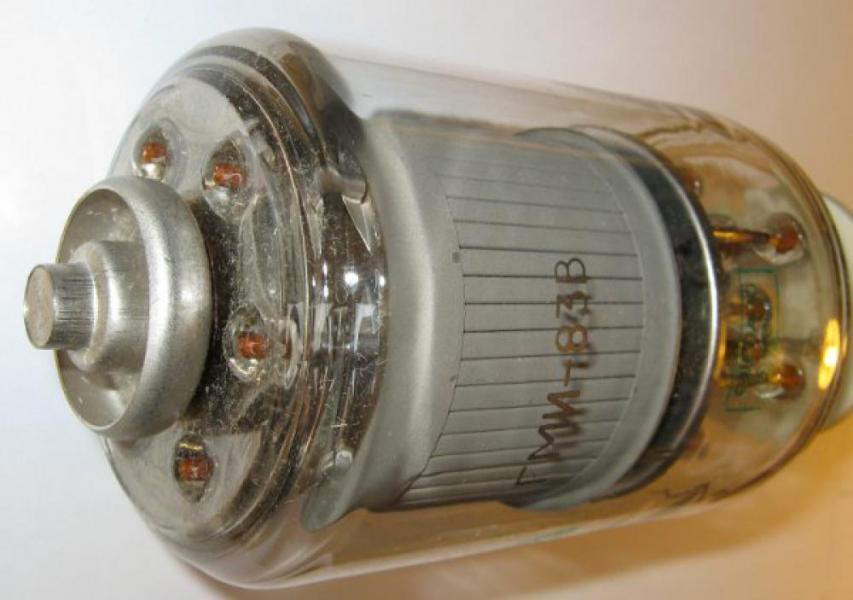

ГМИ-83В

Радиолампа ГМИ-83В представляет из себя модуляторный тетрод, работающий в импульсном режиме. Данная модель применяется в выходных высокочастотных каскадах мощных радиопередающих устройств и другой аппаратуры.

Масса лампы составляет около 300 грамм. Лампа имеетстеклянный корпус с цоколем. При производстве радиолампы ГМИ-83В применяется золото.

Основные технические параметры ГМИ-83В


• Ток накала: 2,25 ±0,25
• Ток анода в импульсе: не менее 15 А
• Ток анода в импульсе (при Uн=22 В): не менее 12 А
• Ток анода в начале характеристики (при Uн=27 В, Uа=1,2 кВ, Uс2=1 кВ, Uс1= -500 В): не более 0,7 мА
• Ток 2-й сетки в импульсе: не более 5 А
• Ток 2-й сетки (при Uа=1,2 кВ, Uн=27 В, Uс2= 1 кВ, Iа=50 мА): не более 8 мА
• Ток 1-й сетки в импульсе: не более 4 А
• Ток 1-й сетки: не более 0,5 мА
• Ток 1-й сетки обратный (при Uа=1,2 кВ, Uн=27 В, Uс2=1 кВ, Iа=50 мА): 20 ±20 мкА
• Сопротивление анодной нагрузки: 1100 Ом
• Междуэлектродные емкости:
  • входная: 42,5 ± 12,5 пФ
  • выходная: 7,5 ± 2,5 пФ
  • проходная: не более 1 пФ
• Долговечность: не менее 300 ч

Предельные эксплуатационные характеристики ГМИ-83В


• Напряжение накала: 22,5 - 27,5 В
• Напряжение анода: 18 кВ
• Напряжение 2-й сетки: 1,25 кВ
• Напряжение 1-й сетки отрицательное: 1000 В
• Напряжение 1-й сетки в импульсе: 250 В
• Ток анода в импульсе: 25 А
• Мощность, рассеиваемая анодом: 60 Вт
• Мощность, рассеиваемая 2-й сеткой: 9 Вт
• Мощность, рассеиваемая 1-й сеткой: 3 Вт
• Длительность импульса: 2,5 мкс
• Температура баллона наибольшая: 200 С°
• Интервал рабочих температур окружающей среды: от -60 до +70 С°
