ГМИ-89

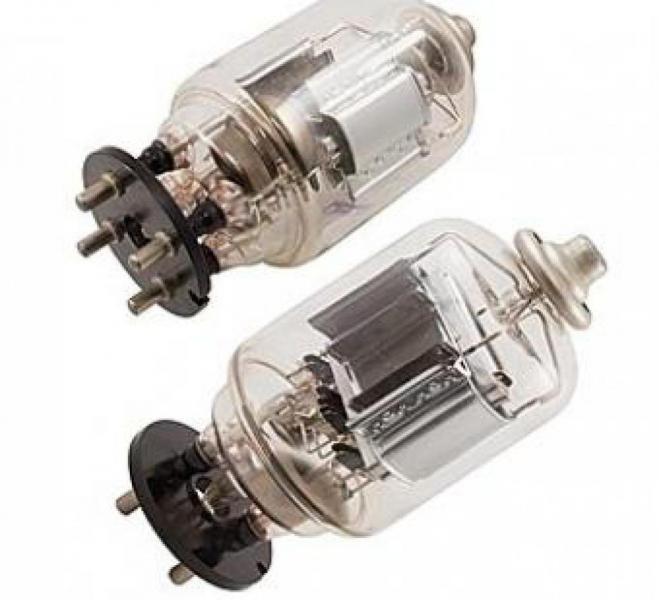

Радиолампа ГМИ-89 представляет из себя мощный тетрод. Данная модель применяется в импульсных модуляторах различной электронной аппаратуры – радиопередатчиков, установок индукционного нагрева и т.д.

Масса лампы составляет около 550 грамм. Лампа имеет стеклянный корпус с цоколем, охлаждение естественное или принудительное. При производстве радиолампы ГМИ-89 применяется золото.

Основные технические параметры ГМИ-89


• Ток накала: 3,5 ±0,5 А
• Ток анода в импульсе: не менее 20 А
• Ток анода: не менее 20 мА
• Ток 2-й сетки: не более 0,5 мА
• Ток 1-й сетки: не более 0,1 мА
• Напряжение запирания отрицательное (при Iа=0,5 мА): не более 550 В
• Сопротивление анодной нагрузки: 1000 Ом
• Накопительная емкость в анодной цепи: 0,2 мкФ
• Междуэлектродные емкости:
  • входная не более 80 пФ
  • выходная не более 20 пФ
  • проходная не более 6 пФ
• Долговечность: не менее 300 ч

Предельные эксплуатационные характеристики ГМИ-89


• Напряжение накала: 22,5 - 27,5 В
• Напряжение анода: 26 кВ
• Мощность, рассеиваемая анодом: 100 Вт
• Мощность, рассеиваемая 2-й сеткой: 12 Вт
• Мощность, рассеиваемая 1-й сеткой: 5 Вт
• Длительность импульса: 2 мкс
• Интервал рабочих температур окружающей среды: от -60 до +70 С
