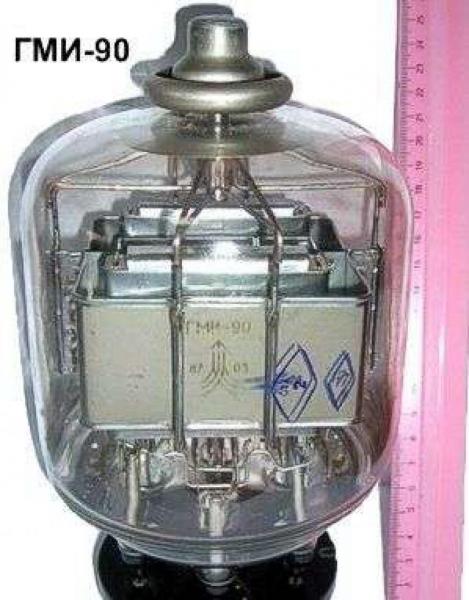

ГМИ-90

Радиолампа ГМИ-90 представляет из себя модуляторный тетрод. Данная модель применяется  выходных каскадах импульсных модуляторов различных радиотехнических устройств – в частности, радиопередатчиков.

Масса лампы составляет около 1,3 кг. Радиолампа имеет цельностеклянный корпус с цоколем. Высота лампы 250 мм и диаметр лампы 145 мм.

При производстве радиолампы ГМИ-90 применяется золото.

Основные технические параметры ГМИ-90


• Ток накала: 7,2 А
• Ток анода в импульсе: не менее 40 А
• Ток анода (при Uн=22,5 В): не менее 36 мА
• Ток 2-й сетки: не более 25 мА
• Ток 1-й сетки: не более 7 мА
• Напряжение запирания отрицательное (при Iа=0,5 мА): не более 550 В
• Сопротивление анодной нагрузки: 735 Ом
• Междуэлектродные емкости:
  • входная: не более 150 пФ
  • выходная: не более 35 пФ
  • проходная: не более 10 пФ
• Долговечность не менее: 350 ч

Предельные эксплуатационные характеристики ГМИ-90


• Напряжение накала: 23,75 - 26,25 В
• Напряжение анода: 33 кВ
• Напряжение 2-й сетки: 1,75 кВ
• Напряжение 1-й сетки в импульсе: 300 В
• Ток анода в импульсе: 36 А
• Мощность, рассеиваемая анодом: 140 Вт
• Мощность, рассеиваемая 2-й сеткой: 45 Вт
• Мощность, рассеиваемая 1-й сеткой: 5 Вт
• Длительность импульса: 3 мкс
• Температура баллона: 170 С
• Интервал рабочих температур окружающей среды: от -60 до +70 С
