ГС-23Б

Радиолампа ГС-23Б представляет из себя генераторный тетрод. Данная модель применяется в высокочастотных выходных каскадах радиопередатчиков и других мощных радиотехнических устройств. Работает на частотах до 1000 МГц.

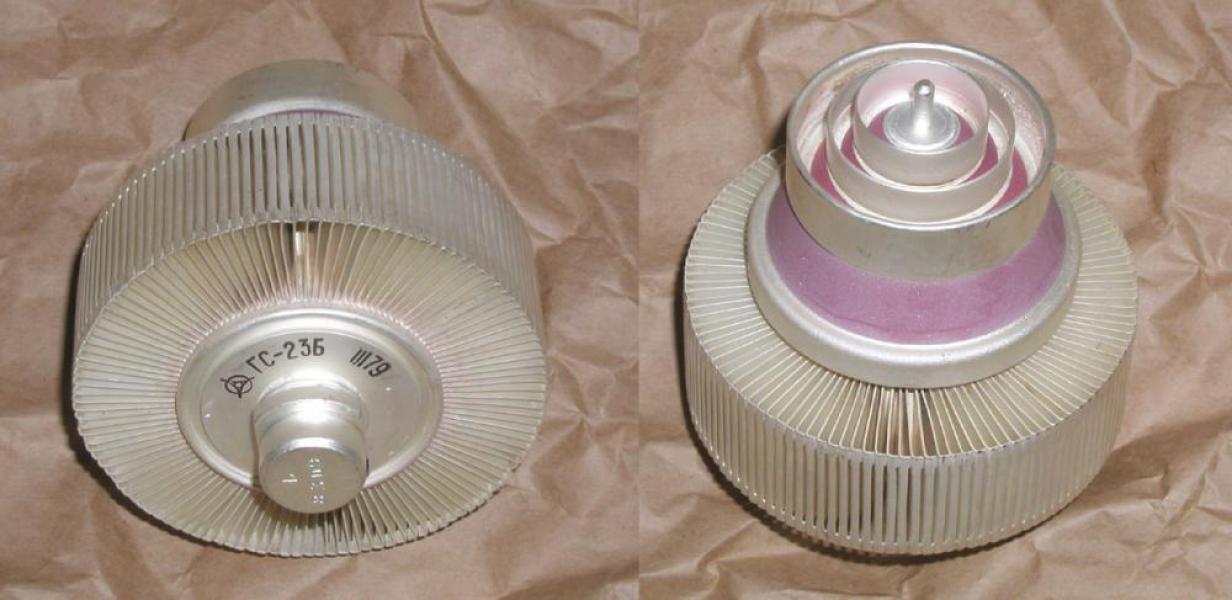

Масса лампы составляет около 1,1 кг. Лампа имеет металлокерамический корпус с развитым медным радиатором анода и коаксиальными выводами электродов..

При производстве радиолампы ГС-23Б применяется золото.

Основные технические параметры ГС-23Б: при Uн=6,3 В, Uа=1,25 кВ, Uс2=400 В


• Ток накала: 5,7 ±0,4 А
• Ток 2-й сетки: не более 25 мА
• Напряжение 1-й сетки отрицательное (при Iа=900 мА): 12 ±10 В
• Напряжение отрицательное запирания 1-й сетки (при Iа=10 мА): 47,5 ±17,5 В
• Крутизна характеристики (при Iа=900 мА): 55 ±15 мА/В
• Коэффициент усиления по мощности (при Uа=2,1 кВ, Iа=1А на частоте 960 МГц): не менее 8
• Колебательная мощность:
  • при Uн=5,7 В: не менее 500 Вт
  • при Uн=5,1 В: не менее 400 Вт
• Время готовности: не более 3,5 мин
• Междуэлектродные емкости, пФ:
  • входная: 33 ±5
  • выходная: 11,5 ±2
  • проходная: не более 0,025

Предельные эксплуатационные характеристики ГС-23Б


• Напряжение накала: 5,7 - 7 В
• Напряжение анода: 2,5 кВ
• Напряжение анода (пиковое значение):
  • в непрерывном генераторном режиме: 3,5 кВ
  • в импульсном генераторном режиме: 4,5 кВ
• Напряжение анода в импульсном генераторном режиме: 3 кВ
• Напряжение 2-й сетки: 500 В
• Напряжение 1-й сетки отрицательное: 150 В
• Мощность, рассеиваемая анодом: 1,5 кВт
• Мощность, рассеиваемая 2-й сеткой: 12 Вт
• Мощность, рассеиваемая 1-й сеткой:
  • в непрерывном генераторном режиме: 1,5 кВт
  • в импульсном генераторном режиме: 3 кВт
• Ток катода при угле отсечки 90 град.:
  • в непрерывном генераторном режиме: 1,2 А
  • в импульсном генераторном режиме: 1,45 А
• Рабочая частота: 1000 МГц
• Температура ножки, анода и спаев металла с керамикой: 200 С
• Интервал рабочих температур окружающей среды: от -60 до +50 С
