ГС-36Б

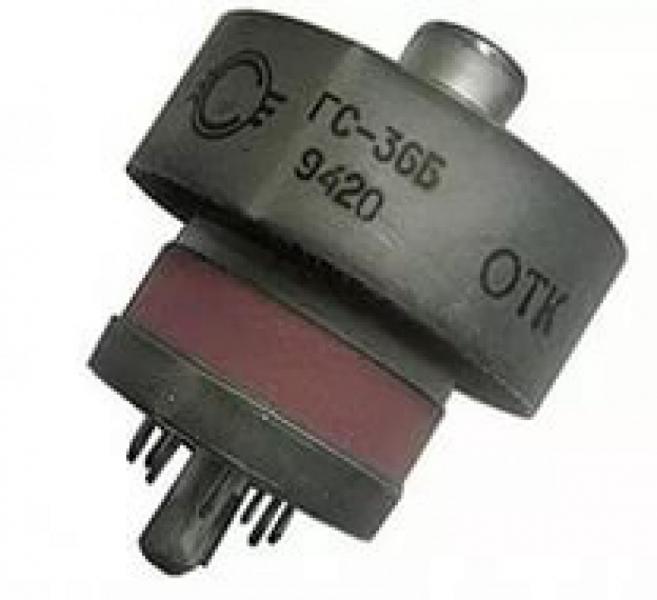

Радиолампа ГС-36Б представляет из себя генераторный тетрод. Данная модель применяется в качестве усилителя мощности в различных радиопередающих устройствах, работающих на частотах до 500 МГц.

Масса лампы составляет около 220 грамм. Лампа имеет металлокерамический корпус с принудительным воздушным охлаждением анода.

При производстве радиолампы ГС-36Б применяется золото.

Основные технические параметры ГС-36Б


• Напряжение накала (переменное или постоянное): 6,3 В
• Ток накала: 2,95-3,35 А
• Крутизна характеристики: 20-24 мА/В
• Мощность выходная: не менее 200 Вт
• Междуэлектродные емкости:
  • входная: 18…30 пФ
  • выходная: 5…9 пФ
  • проходная: не более 0,08 пФ

Предельные эксплуатационные характеристики ГС-36Б


• Напряжение накала: 6...6,6 В
• Напряжение анода постоянное: 2,1 кВ
• Напряжение анода (мгновенное значение): 4 кВ
• Напряжение сетки второй (постоянное): 325 В
• Напряжение сетки первой отрицательное (постоянное): 60 В
• Мощность, рассеиваемая анодом: 400 Вт
• Мощность, рассеиваемая второй сеткой: 8 Вт
• Мощность, рассеиваемая первой сеткой: 0,2 Вт
• Рабочая частота: 500 МГц
