ГУ-34Б-1

Радиолампа ГУ-34Б-1 представляет из себя мощный генераторный тетрод. Данная модель применяется в выходных каскадах радиопередающих устройств и другой аппаратуры в качестве широкополосного усилителя мощности. Может усиливать сигнал на частотах до 250 МГц.

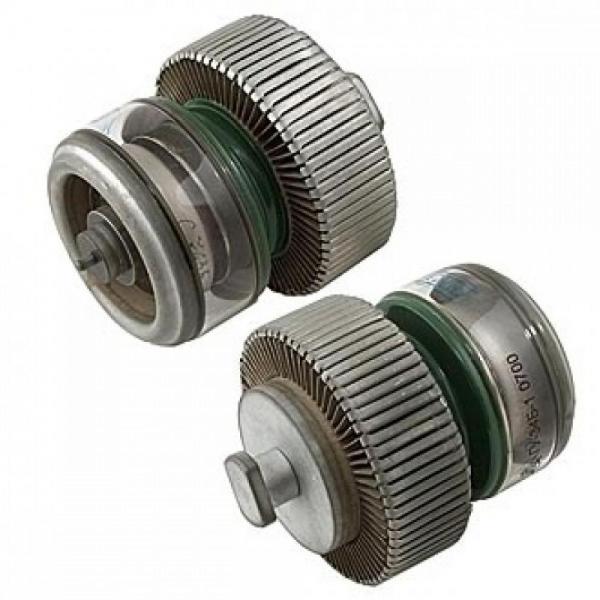

Лампа имеет металлостеклянный корпус с коаксиальными выводами. Для надежной и безотказной работы необходимо принудительное воздушное охлаждение анода и ножек.

При производстве радиолампы ГУ-34Б-1 применяется золото.

Основные технические параметры ГУ-34Б-1: при Uн=12,6 В, Uа=650 В, Uc2=500 В, Iа= 1 А


• Ток накала: 4 ± 0,4 А
• Напряжение 1-й сетке (отрицательное): 7,5 ± 4,5 В
• Напряжение отсечки тока анода отрицательное (при Uа=1,8 кВ): не более 80 В
• Ток 2-й сетки: 22,5 ± 2,5 м А
• Крутизна характеристики (при изменении Uс1 на 2,5 В): 70 ± 10 мА/В
• Коэффициент усиления: 28 ± 4
• Время разогрева катода: не более 2,5 мин
• Колебательная мощность (при Uа= 1,8кВ, Iа=0,5 А, Uс2= 37)
  • на частоте 50 МГц: не менее 400 Вт
  • на частоте 250 МГц: не менее 400 Вт
• Снижение колебательной мощности (при Uн=11,3 В): не более 25 %
• Междуэлектродные емкости:
  • входная: 85,5 ± 7,5 пФ
  • выходная: 11,5 ± 2,5 пФ
  • проходная: не более 0,1 пФ
• Долговечность: не менее 2000 ч

Предельные эксплуатационные характеристики ГУ-34Б-1


• Напряжение накала: 12 - 13,2 В
• Напряжение анода: 2,5 к В
• Напряжение анода (пиковое значение): 4,7 к В
• Напряжение 2-й сетки: 500 В
• Напряжение 1-й сетки отрицательное: 100 В
• Мощность, рассеиваемая анодом: 650 Вт
• Мощность, рассеиваемая 2-й сеткой: 15 Вт
• Мощность, рассеиваемая 1-й сеткой: 1,5 Вт
• Ток катода (постоянная составляющая): 700 мА
• Ток катода (пиковое значение): 2,5 А
• Рабочая частота: 250 МГц
• Температура ножки, анода и спаев металла со стеклом: 150 С
• Интервал рабочих температур окружающей среды: от -60 до +50 С
