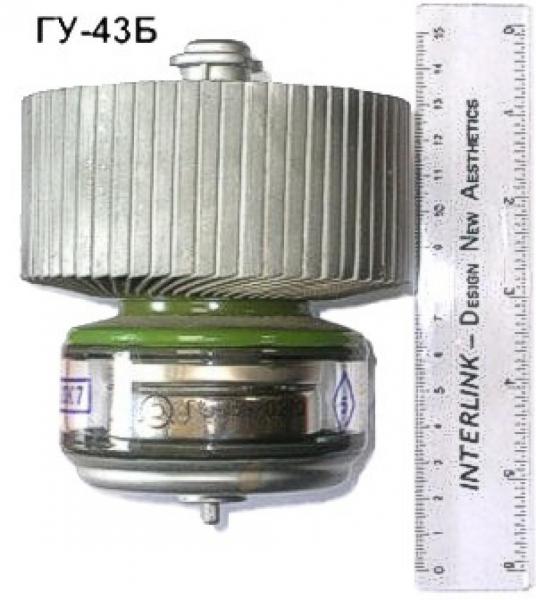

ГУ-43Б

Радиолампа ГУ-43Б представляет из себя мощный генераторный тетрод. Данная модель обеспечивает генерацию и усиление ВЧ-сигнала на частотах до 100 МГц с выходной мощностью до 1,6 кВт.

Масса лампы составляет около 1,5 кг. Лампа имеет металлостеклянный корпус с развитым анодом, требует принудительного воздушного охлаждения.

При производстве радиолампы ГУ-43Б применяется золото.

Основные технические параметры ГУ-43Б: при Uн=12,6 В, Uс1=1 кВ, Uc2=350 В, Iа=1 А


• Ток накала: 6,6 ± 0,6 А
• Ток анода (при Uн= 11,3 В): не менее 0,8 А
• Ток 2-й сетки: не более 80 мА
• Напряжение 1-й сетки отрицательное: 25 ± 5 В
• Крутизна характеристики (при изменении Uс1 на 2,5 В): 45 мА/В
• Ток 1-й сетки обратный: не более 50 мкА
• Напряжение отсечки тока анода отрицательное (при Iа=20 мА): не более 100 В
• Колебательная мощность (при Uа=3 кВ, Iа=0,9 А, f=100 МГц): не менее 1,6 кВт
• Напряжение виброшумов (эффективное значение): не более 4000 мВ
• Время разогрева катода: не более 3 мин
• Междуэлектродные емкости:
  • входная: 90 ± 10 пФ
  • выходная: 14 ± 4 пФ
  • проходная: не более 0,1 пФ
• Долговечность: не менее 1000 ч

Предельные эксплуатационные характеристики ГУ-43Б


• Напряжение накала: 11,3 - 13,9 В
• Напряжение анода: 3,3 кВ
• Напряжение 2-й сетки: 500 В
• Напряжение 1-й сетки отрицательное: 200 В
• Мощность, рассеиваемая анодом: 1 кВт
• Мощность, рассеиваемая 2-й сеткой: 28 Вт
• Мощность, рассеиваемая 1-й сеткой: 5 Вт
• Ток катода в импульсе: 3,2 А
• Постоянная составляющая тока катода: 1 А
• Температура спаев: 150 С
• Интервал рабочих температур окружающей среды: от -60 до +150 С
