ГУ-70Б

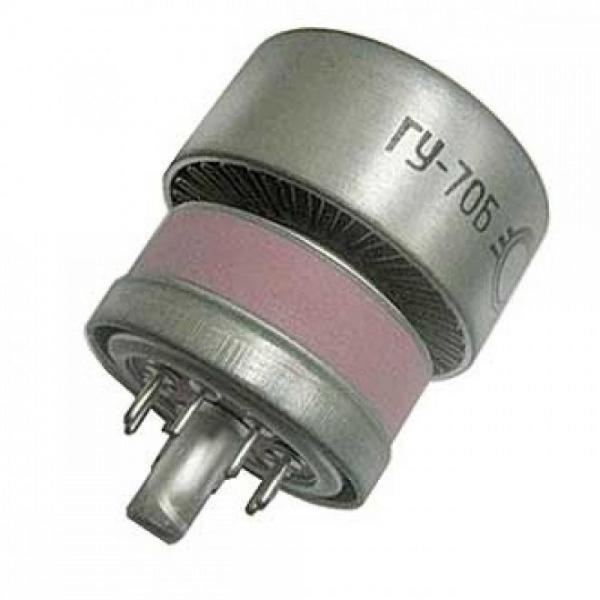

Радиолампа ГУ-70Б представляет из себя генераторный тетрод. Данная модель применяется в радиопередающей и другой аппаратуре для линейного усиления ВЧ-колебаний на частотах до 250 МГц.

Масса лампы составляет около 150 грамм. Лампа имеет весьма компактный металлокерамический корпус, охлаждение анода – принудительное воздушное.

При производстве радиолампы ГУ-70Б применяется золото.

Основные технические параметры ГУ-70Б: при Uн=6 В, Uа=2 кВ, Uc2=400 В, Iа=350 А


• Ток накала: 3,1 ± 0,5 А
• Напряжение 1-й сетки отрицательное: 20 ± 5 В
• Ток 2-й сетки: не более 18 мА
• Коэффициент усиления 2-й по 1-й сетки: 13,5 ± 4,5
• Крутизна характеристики: 22 ± 6 мА/В
• Время разогрева катода: не более 60 с
• Колебательная мощность: не менее 250 Вт
• Междуэлектродные емкости:
  • входная: не более 29 пФ
  • выходная: не более 7,5 пФ
  • проходная: не более 0,06 пФ
• Долговечность: не менее 1000 ч

Предельные эксплуатационные характеристики ГУ-70Б


• Напряжение накала: 5,7 - 6,3 В
• Напряжение анода: 2 кВ
• Напряжение анода (пиковое значение): 3,5 кВ
• Напряжение 2-й сетки: 400 В
• Напряжение 1-й сетки отрицательное: 150 В
• Напряжение катод - подогреватель: 100 В
• Ток катода (постоянная составляющая): 360 мА
• Ток катода (пиковое значение): 1200 мА
• Мощность, рассеиваемая анодом: 350 Вт
• Мощность, рассеиваемая 2-й сеткой: 8 Вт
• Мощность, рассеиваемая 1-й сеткой: 2 Вт
• Рабочая частота: 250 МГц
• Температура анода и спаев металла с керамикой: 200 С°
• Интервал рабочих температур окружающей среды: от -60 до +50 С°
