ГУ-71Б

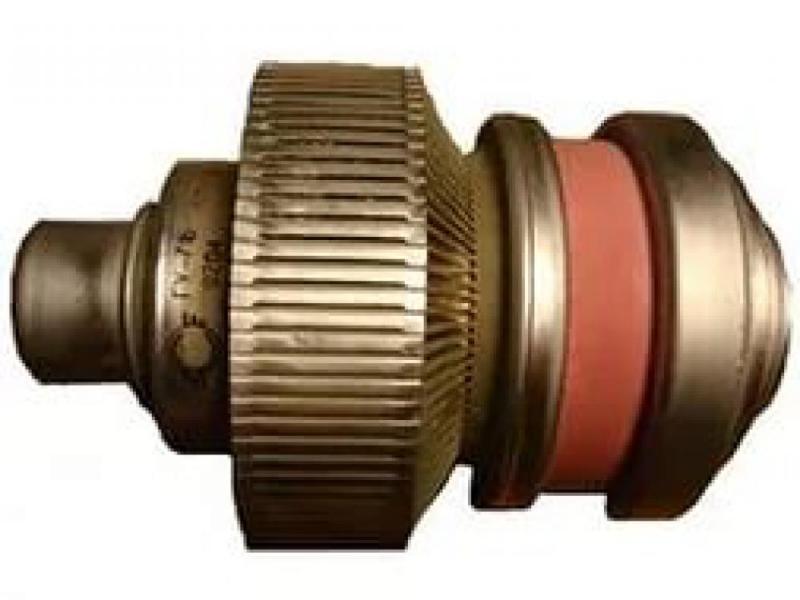

Радиолампа ГУ-71Б представляет из себя генераторный пентод. Данная модель применяется для работы в качестве усилителя ВЧ-сигнала на частотах до 75 МГц.

Масса лампы составляет около 1,7 кг. Лампа имеет металлокерамический корпус, отличительной особенностью являются стержневой вывод подогревателя и кольцевые выводы катода и управляющих сеток. Для работы необходимо принудительное воздушное охлаждение.

При производстве радиолампы ГУ-71Б применяется золото.

Основные технические параметры ГУ-71Б: при Uн=12,6 В, Uа=1 кВ, Uc2=350 В, Uс3=0, Iа=1,5 А


• Ток накала: 6,1 ± 0,5 А
• Напряжение 1-й сетки отрицательное: 14 ± 5 В
• Ток 2-й сетки: не более 92 мА
• Крутизна характеристики: 60 ± 10 мА/В
• Время разогрева катода: не более 3,5 мин
• Колебательная мощность в режиме усиления, класс АВ1: не менее 1,3 кВт
• Междуэлектродные емкости:
  • входная 132,5 ± 17,5 пФ
  • выходная не более 35 пФ
  • проходная не более 0,15 пФ
• Долговечность: не менее 1000 ч

Предельные эксплуатационные характеристики ГУ-71Б


• Напряжение накала: 12 - 13,2 В
• Напряжение анода: 3,5 кВ
• Пиковое напряжение анода: 6,5 кВ
• Напряжение 2-й сетки: 400 В
• Напряжение 1-й сетки отрицательное: 100 В
• Напряжение 3-й сетки: 0
• Мощность, рассеиваемая анодом: 1,5 кВт
• Мощность, рассеиваемая 2-й сеткой: 32 Вт
• Мощность, рассеиваемая 1-й сеткой: 3 Вт
• Ток катода (постоянная составляющая): 1 А
• Ток катода (пиковое значение): 3,2 А
• Рабочая частота: 75 МГц
• Температура ножки, анода и спаев металла с керамикой: 200 С°
