ГУ-73П

Радиолампа ГУ-73П представляет из себя генераторный тетрод. Данная модель применяется для усиления однополосного сигнала. Работает на частотах до 250 МГц.

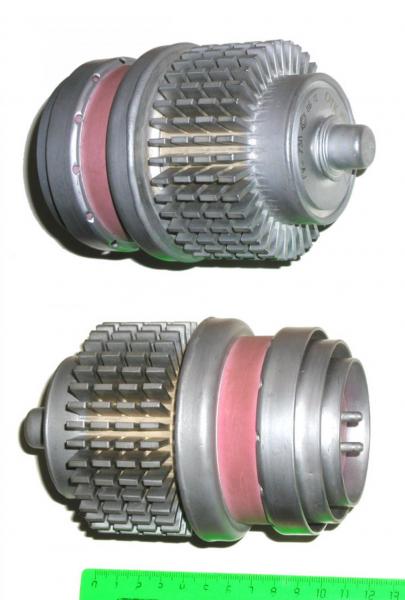

Масса лампы составляет около 3 кг. Лампа имеет металлокерамический корпус с кольцевыми выводами электродов. Интересной особенностью данной лампы является применение ею системы испарительного охлаждения.

При производстве радиолампы ГУ-73П применяется золото.

Основные технические параметры ГУ-73П: при Uн=26 В, Uа=1,7 кВ, Uc2=250 В, Iа=1,5 А


• Ток накала: 4,85 ± 0,25 А
• Ток 2-й сетки: не более 80 мА
• Напряжение смещения 1-й сетки отрицательное: 28 ± 10 В
• Напряжение запирания отрицательное (при Uа=4 В, Iа=20 мА): не более 120 В
• Крутизна характеристики: 92,5 ± 27,5 мА/В
• Коэффициент усиления 1-й сетки относительно 2-й сетки: 5 ± 2
• Время готовности: не более 3,5 мин
• Колебательная мощность в режиме класса АВ1: не менее 2,5 кВт
• Междуэлектродные емкости:
  • входная: 155 ± 15 пФ
  • выходная: 22,5 ± 3,5 пФ
  • проходная: не более 0,2 пФ
• Долговечность: не менее 1000 ч

Предельные эксплуатационные характеристики ГУ-73П


• Напряжение накала: 24,7 - 27,3 В
• Напряжение анода постоянное: 3,2 кВ
• Напряжение анода (мгновенное значение): 5,5 кВ
• Напряжение 2-й сетки: 300 В
• Напряжение 1-й сетки отрицательное: 150 В
• Мощность, рассеиваемая анодом: 2,5 кВт
• Мощность, рассеиваемая 2-й сеткой: 35 Вт
• Мощность, рассеиваемая 1-й сеткой: 5 Вт
• Ток катода (постоянная составляющая): 2,2 А
• Рабочая частота: 250 МГц
• Температура баллона и спаев: 200 С°
• Интервал рабочих температур окружающей среды: от -60 до +50 С°
