ГУ-74Б

Радиолампа ГУ-74Б представляет из себя генераторный тетрод. Данная модель применяется для усиления однополосного сигнала в различных радиопередающих устройствах. Работает на частотах до 60 МГц. В СССР широко использовалась в авиационной радиоаппаратуре.

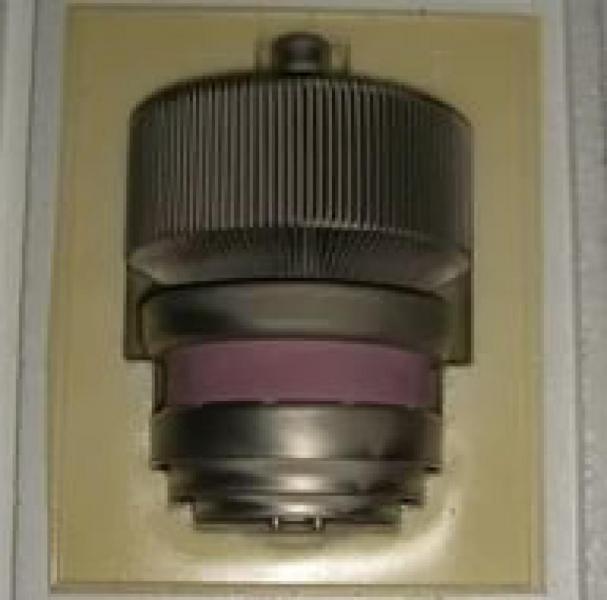

Лампа имеет металлокерамический корпус с принудительным воздушным охлаждением.

При производстве радиолампы ГУ-74Б применяется золото.

Основные технические параметры ГУ-74Б: при Uн=12,6 В, Uа=1 кВ, Uc2=300 В, Iа=600 мА


• Ток накала: 3,6 ± 0,3 А
• Напряжение смещения 1-й сетки отрицательное: 24 ± 6 В
• Ток анода (при Uа=250 В, Uс1=0): не менее 1400 мА
• Ток 2-й сетки (при Uа=250 В, Uс=0): не более 360 мА
• Ток 2-й сетки: не более 20 мА
• Ток 1-й сетки обратный: не более 50 мкА
• Крутизна характеристики: 32 ± 6 мА/В
• Коэффициент усиления 1-й сетки относительно 2-й сетки: 6,5 ± 2
• Колебательная мощность в режиме класса АВ1:
  • при Uн=12,6 В: не менее 550 Вт
  • при Uн=11,3 В: не менее 440 Вт
• Время готовности: не более 2,5 мин
• Междуэлектродные емкости:
  • входная: 51 ± 5 пФ
  • выходная: 11 ± 2 пФ
  • проходная: 0,09 пФ
• Долговечность: не менее 1000 ч

Предельные эксплуатационные характеристики ГУ-74Б


• Напряжение накала: 11,9 - 13,3 В
• Ток катода (эффективное значение): 1,5 А
• Ток анода: 0,5 А
• Напряжение анода:
  • постоянное: 2 кВ
  • пиковое: 4 кВ
• Напряжение 2-й сетки: 300 В
• Напряжение 1-й сетки отрицательное: 150 В
• Мощность, рассеиваемая анодом: 600 Вт
• Мощность, рассеиваемая 2-й сеткой: 15 Вт
• Мощность, рассеиваемая 1-й сеткой: 2 Вт
• Рабочая частота: 60 МГц
• Температура оболочки: 200 С°
• Интервал рабочих температур окружающей среды: от -60 до +50 С°
