ГУ-78Б

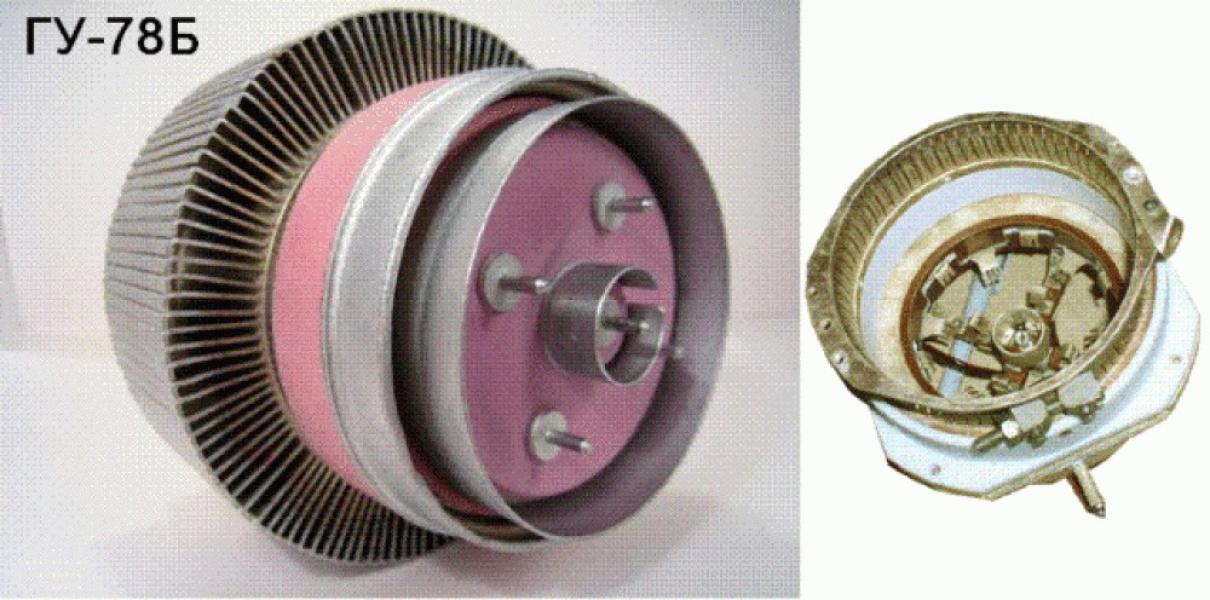

Радиолампа ГУ-78Б представляет из себя генераторный тетрод. Данная модель применяется для усиления ВЧ-сигнала в усилителях мощности. Работает на частотах до 250 МГц, развивает выходную мощность до 2,5 кВт. Используется в радиопередающей и другой аппаратуре.

Масса лампы составляет около 1,8 кг. Лампа имеет металлокерамический корпус.

При производстве радиолампы ГУ-78Б применяется золото.

Основные технические параметры ГУ-78Б


• Напряжение накала: 27 В
• Ток накала: 3,4-4,0 А
• Напряжение анода: 1,7 кВ
• Напряжение 2-й сетки: 300 В
• Напряжение смещения 1-й сетки, отрицательное: 51 В
• Напряжение запирания (при Ua=3 кВ; la=20 мА), отрицательное: не более 150 В
• Ток анода: 1,5 А
• Ток анода нулевой (при Ua=250 В; Uc1=0 В): не менее 4,2 А
• Ток 2-й сетки нулевой (при Ua=250 В; Uc1=0 В): не более 0,9 мА
• Крутизна характеристики: 60 ± 20 мА/В
• Выходная мощность в режиме класса АВ1 (при Uн=27 В): 2,5 кВт
• Выходная мощность в режиме класса АВ1 (при Uн=25,7 В): 2,2 кВт
• Междуэлектродные емкости:
  • входная: 100-150 пФ
  • выходная: 15-30 пФ
  • проходная: не более 0,25 пФ
• Долговечность: не менее 1000 ч

Предельные эксплуатационные характеристики ГУ-78Б


• Напряжение накала: 25,7-28,3 В
• Напряжение анода постоянное: 3 кВ
• Напряжение анода (мгновенное значение): 6,2 кВ
• Напряжение 2-й сетки постоянное: 350 В
• Отрицательное напряжений 1-й сетки (абсолютное значение): 150 В
• Ток катода: 2,2 А
• Ток 1-й сетки (постоянная составляющая): 25 мА
• Мощность, рассеиваемая анодом: 2,5 кВт
• Мощность, рассеиваемая 2-й сеткой: 30 Вт
• Мощность, рассеиваемая 1-й сеткой: 1 Вт
• Рабочая частота: 250 МГц
• Время разогрева катода: 240 с
• Температура оболочки и спаев: 200 °С
