ГУ-84Б

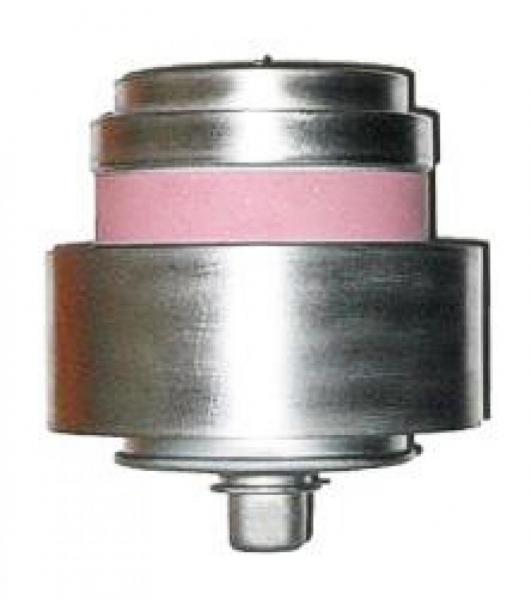

Радиолампа ГУ-84Б представляет из себя генераторный тетрод. Данная модель широко применяется в радиопередающей аппаратуре. Обеспечивает усиление однополосного сигнала с выходной мощностью до 1,5 кВт. Работает на частотах до 250 МГц.

Масса лампы составляет около 1,3 кг. Лампа имеет металлокерамический корпус.

При производстве радиолампы ГУ-84Б применяется золото.

Основные технические параметры ГУ-72: при Uн=26 В, Uа=300 В, Uс2=250 В, Iа=270 мА


• Ток накала: 0,95 ± 0,1 А
• Ток 2-й сетки: не более 40 мА
• Крутизна характеристики: 19 ± 4 мА/В
• Коэффициент усиления 1-й сетки относительно 2-й сетки: 9,5 ± 2,5
• Напряжение запирания сетки отрицательное: не более 220 В
• Время готовности: не менее 2 мин
• Колебательная мощность: не менее 70 Вт
• Междуэлектродные емкости:
  • входная: не более 37 пФ
  • выходная: 7,5 ± 2,5 пФ
  • проходная: не более 0,1 пФ

Предельные эксплуатационные характеристики ГУ-72


• Напряжение накала: 22 - 27,2 В
• Напряжение анода: 1,3 кВ
• Напряжение анода (пиковое значение): 1,8 кВ
• Напряжение 1-й сетки отрицательное: 250 В
• Напряжение 2-й сетки: 700 В
• Мощность, рассеиваемая анодом: 85 Вт
• Мощность, рассеиваемая 2-й сеткой: 15 Вт
• Мощность, рассеиваемая 1-й сеткой: 1 Вт
• Ток катода (постоянная составляющая): 250 мА
• Ток катода (пиковое значение): 750 мА
• Рабочая частота: 10 МГц
• Температура баллона: 250 С°
• Интервал рабочих температур окружающей среды: от -60 до +50 С°
