ПГ2, ПГ7 до 1990 года

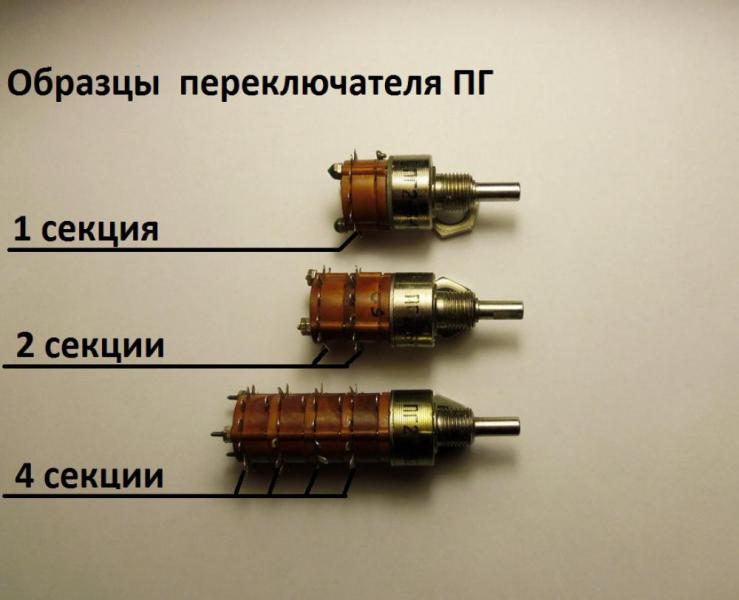

Переключатели ПГ2, ПГ7 до 1990 года предназначены для объемного монтажа. Используются в цепях переменного и постоянного тока, имеют различное количество плат (галет), от 1 до 4.

В конструкции применяется контактная система ножевого типа, что обеспечивает большое количество рабочих положений. Провода к контактам переключателя подсоединяются пайкой. Крепление переключателя осуществляется при помощи гайки на панели приборов.

При производстве переключателей ПГ2, ПГ7 применяются такие драгметаллы как золото и палладий.

Расшифровка условного обозначения на переключателях серий ПГ2 и ПГ7 до 1990 года:

В качестве примера ПГ7-38-16П3НВ

ПГ - переключатель галетный;
7 - порядковый номер разработки;
1...48 - вариант исполнения;
5П...20П - число рабочих положений (5, 8, 10, 16, 20);
1Н...5Н - число направлений (1, 2, 3, 4, 5);
В - всеклиматическое исполнение.

Основные технические и эксплуатационные характеристики переключателей поворотных ПГ7


• Сопротивление контакта, не более:
  • для приемки «1»: 0,05 Ом
  • для приемки «5»: 0,03 Ом
• Электрическая прочность изоляции: 550 В
• Момент переключения: от 0,05 до 0,29 НхМ
• Сопротивление изоляции: не менее 1000 МОм
• Рабочая температура окружающей среды: от -60 до +85 °C
• Повышенная относительная влажность при 35°C: 98 %
• Гарантийный срок с даты изготовления: 12 лет
• Гарантийная наработка: 10000 ч
• Масса: от 38 до 50 г

Электрические режимы коммутации переключателей поворотных ПГ7Типономинал переключателя поворотного: ПГ7


Род тока	Вид нагрузки	Напряжение, В		Ток, А		Максимальная коммутируемая мощность, Вт (ВхА)	Количество циклов переключений
		не менее	не более	не менее	не более
постоянный	активная	10х1-4	36	10х1-6	0,5	15	2500...7500
постоянный	индуктивная	10х1-4	36	10х1-6	0,1	15	1250…2500
переменный	активная	10х1-4	127	10х1-6	0,5	15	2500...7500
переменный	индуктивная	10х1-4	127	10х1-6	0,1	15	1250…2500
