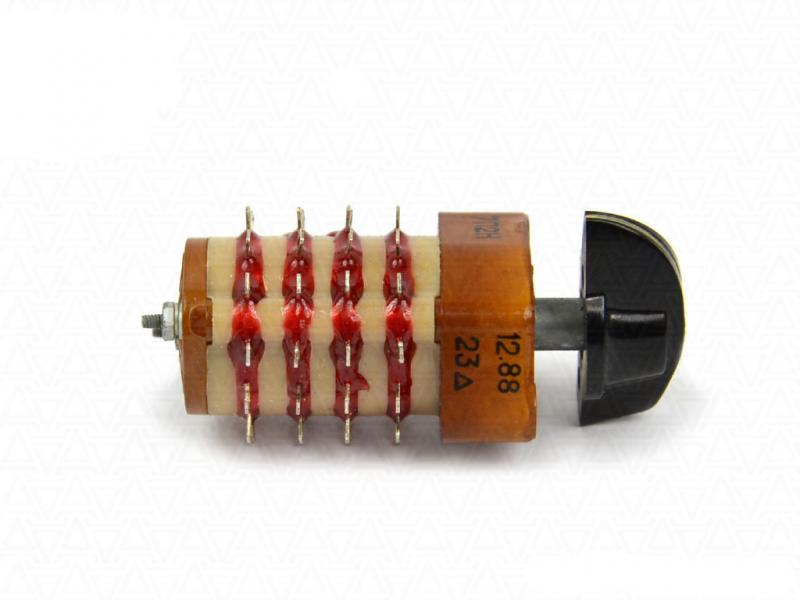

П2Г3

Переключатели П2Г3 применяются в различной электро- и радиоаппаратуре для коммутации цепей переменного и постоянного тока с напряжением до 220 В, силой тока до 3А и мощностью до 60 Вт. Имеют различное количество плат (галет), от 2 до 4.

Крепление переключателя осуществляется при помощи гайки на панели приборов.

При производстве переключателей П2Г3 применяются серебро.

Расшифровка условного обозначения на переключателях серии П2Г3:

В качестве примера взят переключатель П2Г-3-4П12Н

П - переключатель;
2 - высокочастотный;
Г​ - галетный;
3 - порядковый номер разработки;
2П...12П - число рабочих положений;
4Н...16Н - число направлений;
В - всеклиматическое исполнение, климатическое исполнение УХЛ на переключатель не наносится.

Технические характеристики П2Г-3:


• Момент переключения (кгс•см): от 0,25 до 1,1 (от 2,5 до 11,0) Нм
• R электрического контакта: не более 0,02 Ом
• Испытательное напр. переменного тока частотой 50Hz: 1100 В
• Ёмкость, пФ, не более:
  • между соседними разомкнутыми контактами: 1
  • между корпусом и любым контактом: 2
• Тангенс угла диэлектрических потерь: не более 0,008
• Индуктивность: не более 0,01 мкГн
• Сопротивление изоляции, Мом, не менее 1000
• Режим работы:
  • род тока: const, var
  • вид нагрузки: активная
  • U: от 30 до 220 В
  • I: от 0,05 до 2 А
• Максимальная коммутируемая мощность:
  • постоянного тока: 60 Вт
  • переменного тока: 66 ВА
• Число коммутационных циклов в нормальных условиях: 5000
• Температура окружающей среды: от минус 60 до плюс 155 °С
• Атмосферное давление (мм. рт. ст.): от 666 до 2,9. 105 (от 5 до 2230) Па
