ПР 2-2 до 1990 года

Переключатели ПР 2-2 до 1990 года предназначены для объемного монтажа и применяются для коммутации электрических цепей постоянного и переменного тока напряжением до 36 В и силой тока до 0,5 А.

Два рабочих положения. Крепление переключателя осуществляется при помощи гайки на панели приборов.

При производстве переключателей ПР 2-2 до 1990 года применяются такие драгметаллы как золото и палладий.


Расшифровка условного обозначения переключателей серии ПР 2-2 до 1990 года:

ПР2-2П 4Н В (Р)К

ПР2 - тип переключателя;
2П - количество рабочих положений (2,5,10);
4Н - количество направлений (1,2,4);
В - всеклиматическое исполнение;

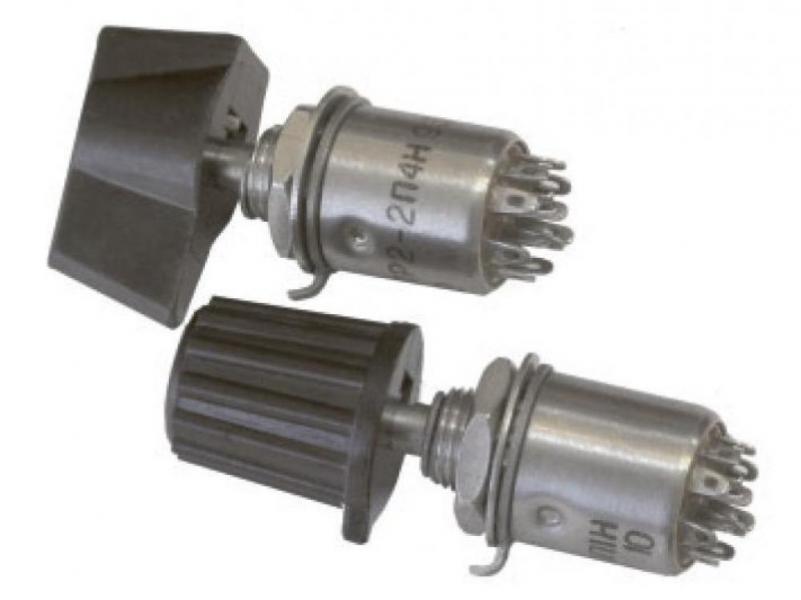

Р (круглая) или К (клювик) - вид ручки переключателя, отсутствие буквы - без ручки.

Основные технические характеристики переключателей ПР 2-2 до 1990 года:


• Ток: не более 0,5 А;
• Напряжение: от 0,05 до 36 В;
• Испытательное напряжение: 350 В;
• Максимальная коммутационная мощность: 18 Вт
• Сопротивление контакта: не более 0,05 Ом;
• Сопротивление изоляции: не менее 1000 МОм;
• Число коммутационных циклов: не более 5000 циклов
• Минимальная наработка:15000 ч;
• Срок сохраняемости: 15 лет.

Условия эксплуатации переключателей ПР 2:
​

• Синусоидальная вибрация:
  • диапазон частот: 1 - 3000 Гц
  • амплитуда ускорени: 200м/с²,  20 g
• Линейное ускорение: 2000 м/с², 200 g
• Механический удар одиночного действия:
  • пиковое ударное ускорение: 10000 м/с², 1000 g
  • длительность действия: 0,1 -2 мс
• Механический удар многократного действия:
  • пиковое ударное ускорение: 1500 м/с², 150 g
  • длительность действия: 1 - 5 мс
• Атмосферное пониженное рабочее давление: 0,67 кПа, 5 мм рт.ст.
• Рабочая температура среды:
  • повышенная: + 85 °С
  • пониженная: -60 °С
• Смена температур: от +85 до -60 °С
• Повышенная относительная влажность воздуха при 35 °С: 98%. Соляной туман, иней и роса, плесневые грибы, солнечное излучение.
• Допустимое сечение монтажных проводов: не более 0,35 мм²
