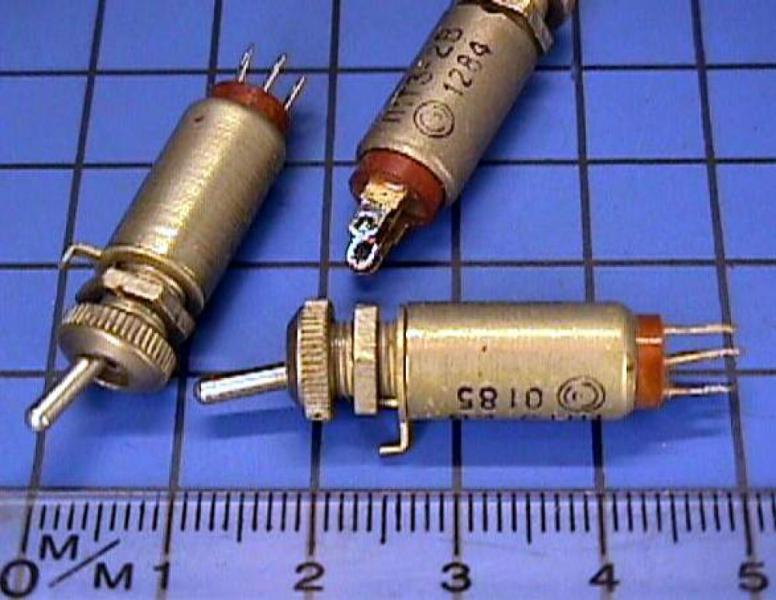

П1Т3-1ВТ до 1990 года

Однополюсные переключатели П1Т3-1ВТ до 1990 года предназначены для коммутации цепей переменного (до 127 В) и постоянного (до 36 В) тока до 0,2 А при нагрузке до 25 Вт.

При производстве переключателей П1Т3-1ВТ до 1990 года применяется золото.

Расшифровка условного обозначения:

П1Т3-1В

П1Т3 - обозначение типа тумблера;
1 - типономинал, определяющий электрические режимы коммутации;
В - всеклиматическое исполнение.

Основные технические и эксплуатационные характеристики тумблеров П1Т3


• Сопротивление контакта, не более: <0,05 Ом
• Электрическая прочность изоляции: 750 В
• Усилие переключения: от 1,0 до 7,0 Н
• Сопротивление изоляции, не менее: >1000 МОм
• Рабочая температура окружающей среды:
  • для приемки «1»: от -45 до +55 °C
  • для приемки «5»: от -60 до +85 °C
• Повышенная относительная влажность при 35°C: 98 %
• Гарантийный срок с даты изготовления,:
  • для приемки «1»: 10 лет
  • для приемки «5»: 20 лет
• Масса: 7,5...10,0 г

Электрические режимы коммутации тумблеров П1Т3


Род тока	Вид нагрузки	Напряжение, В		Ток, А		Максимальная коммутируемая мощность, Вт (ВхА)	Количество циклов переключений
		не менее	не более	не менее	не более
постоянный	активная	0,1	36	1х10-5	0,2	7,2	25000
постоянный	индуктивная	0,1	36	1х10-5	0,2	7,2	15000
переменный	активная	0,1	127	1х10-5	0,2	25,4	20000
переменный	индуктивная	0,1	127	1х10-5	0,2	12,7	15000
