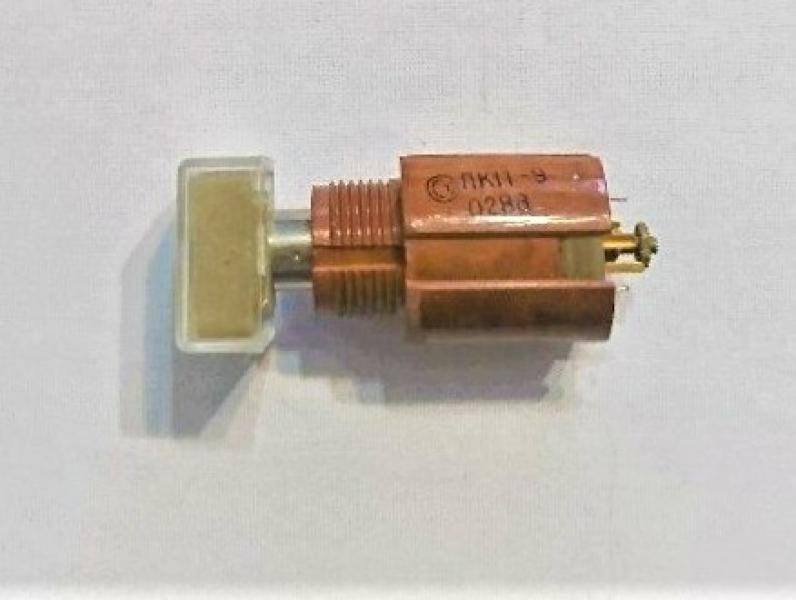

ПК11-9 жёлтые выводы

Переключатели ПК11-9 жёлтые выводы предназначены для коммутации цепей постоянного и переменного тока при напряжении до 250 В и токе до 0,5 А. Применяются в радиоэлектронной аппаратуре различного назначения, в том числе военной. В кнопке установлена лампа подсветки с напряжением питания 9 В.

При производстве переключателей ПК11-9 жёлтые выводы применяется золото.


Технические характеристики ПК11-9 жёлтые выводы


• Усилие переключения – от 2 до 5 Н (от 0,2 до 0,5 кгс)
• Полный ход приводного элемента – не более 5,0 мм
• Сопротивление электрического контакта – не более 0,1 Ом
• Сопротивление изоляции – не менее 1 000 МОм
• Электрическая прочность изоляции – 750 Вэфф
• Диапазон рабочих температур – от минус 60°С до +70°С
• Срок сохраняемости изделий – 10 лет

Световой элемент, используемый в кнопках ПК11 и ПК13 – миниатюрная лампа накаливания типа
СМН-9-60 ТУ 16-88 ИФМР.775100.001 ТУ (напряжение питания 9 В).

Электрические режимы коммутации ПК11-9 жёлтые выводы


Род тока	Вид нагрузки	Imin – Imax, А	Umin – Umax, В	Pmax,Вт (ВА)	Кол-во коммутационных циклов
					в НКУ	при t=+70ºС
постоянный	активная	1х10-6 – 0,1	1х10-4 – 36	-	50000	20000
		1х10-6 – 0,5	1х10-2 – 36	-	30000	10000
		1х10-6 – 0,1	1х10-4 – 0,02	-	100000	50000
	индуктивная	1х10-6 – 0,5	1х10-4 – 36	-	2500	-
переменный	активная	1х10-6 – 0,5	1х10-4 – 250	-	50000	20000
