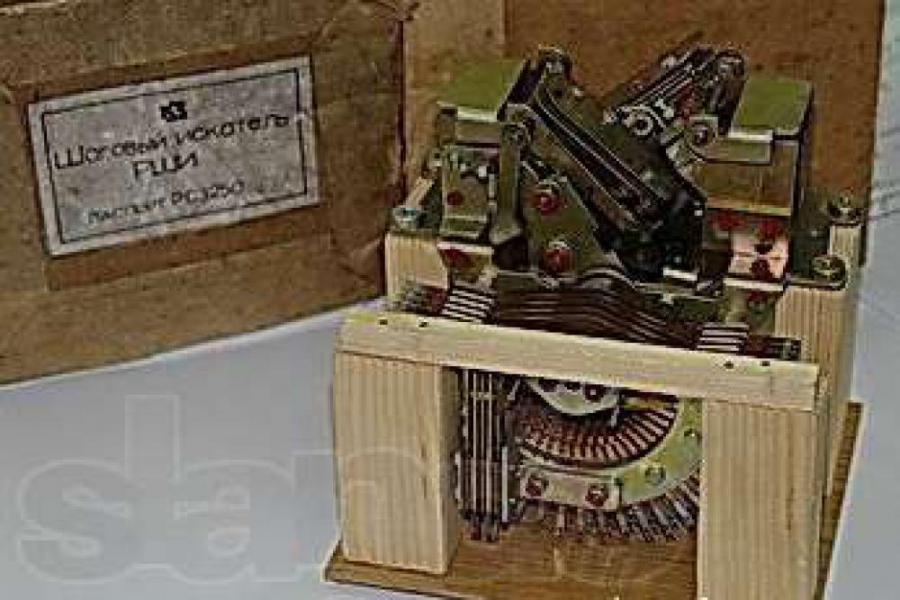

ШИВ 25 с контактами Пли10

Шаговые виброустойчивые искатели ШИВ 25 с контактами Пли10 применяются в аппаратуре связи и автоматики, обеспечивают автоматическую коммутацию электрических цепей. Имеют три основных узла – статор, ротор, привод.

В конструкции переключателей ШИВ 25 может быть разное количество рядов ламелей. Число рядов зависит от модели переключателя.

При производстве переключателей ШИВ 25 с контактами Пли10 применяются такие драгметаллы как платина и палладий.

Входные параметры:

• Номинальное напряжение: 24 - 32 В

Выходные параметры:

• Ток: 0,01 - 1 А
• Напряжение: 6 - 120 В
• Габариты:
  • 152 х 140 х 60 мм для ШИВ-25/4 и ШИВ-50/2 (высота х ширина х длина)
  • 152 х 140 х 73 мм для ШИВ-25/8 и ШИВ-50/4 (высота х ширина х длина)
• Вес: не более 950 г

Условия эксплуатации переключателей ШИВ 25


• Температура окружающего воздуха: от -55° С до +70° С.
• Относительная влажность окружающего воздуха при температуре +40±3°С: до 98%.
• Атмосферное давление: 750 ±30 мм рт. ст.
• Вибрация в диапазоне частот: от 20 до 70 гц с ускорением до 3,5 g.
• Линейные нагрузки с ускорением: до 18 g.
• Рабочее положение искателей:
  • вертикальное - контактным полем кверху
  • горизонтальное - отсчетным барабаном книзу

Общие характеристики переключателей ШИВ 25

• Ток питания обмотки: постоянный (импульсный с частотой не более 15 имп/сек, при импульсном коэффициенте К = 0,5).
  Примечание. Импульсным коэффициентом К называется отношение длительности паузы к длительности импульса.
• Номинальное напряжение тока питания: 24 - 32 В
• Сопротивление изоляции между обмоткой и корпусом, между корпусом и ламелями статора, между ламелями в каждом ряду, между корпусом и щетками ротора, между щетками, между корпусом и пружинами контактных групп:
  • в нормальных климатических условиях: не менее 500 Мом
  • после 48-часовой выдержки в камере с относительной влажностью воздуха 95±3% при температуре +40±3°С: не менее 10 Мом
• Испытательное напряжение переменного тока частоты 50 гц для проверки изоляции: 600 В
• Разрывная мощность щеток искателей при активной нагрузке напряжением от 6 до 120 в и силой тока от 0,01 до 1,0 а: 30 Вт постоянного тока или 30 ва переменного тока частоты до 10 000 Гц.
  Примечание. При повышении силы тока до 2 а с сохранением разрывной мощности щеток 30 вт срок службы искателей снижается до 10 000 оборотов ротора.
• Переходное сопротивление контактов цепи, «щетка - ламель»:
  • от 0 до 1000 оборотов ротора до 0,1 ом
  • от 1000 до 10 000 оборотов ротора ... от 0,1 до 0,5 ом
  • от 10000 до 50 000 оборотов ротора ... от 0,5 до 2,0 ом
  • от 50 000 до 100 000 оборотов ротора . . от 2,0 до 4,0 ом
• Максимальная температура нагрева обмотки при температуре окружающего воздуха +50° С в режиме работы: 50 импульсов при напряжении 32 в постоянного тока и при длительности импульса и паузы по 5 сёк с последующим остыванием обмотки в течение 30 мин - 120° С
• Вибропрочность в диапазоне частот:
  • от 20 до 50 гц 27 мин вибрации с амплитудой 1 мм
  • от 50 до 600 гц 63 мин вибрации с ускорением до 12 g
  • от 600 до 2000 гц 36 мин вибрации с ускорением до 12 g
• Механическая прочность при линейных нагрузках с ускорением до 25 g
• Ударная прочность 100 ударов с ускорением до 50 g
• Износоустойчивость искателей при активной нагрузке, указанной в п. 5 ...... .100 000 оборотов ротора (с подрегулировкой, чисткой и смазкой через 50 000 оборотов)
• Гарантийный срок хранения 8,5 лет (7,5 лет хранения па складе и 1 год в зачехленном объекте в любых метеорологических условиях)
