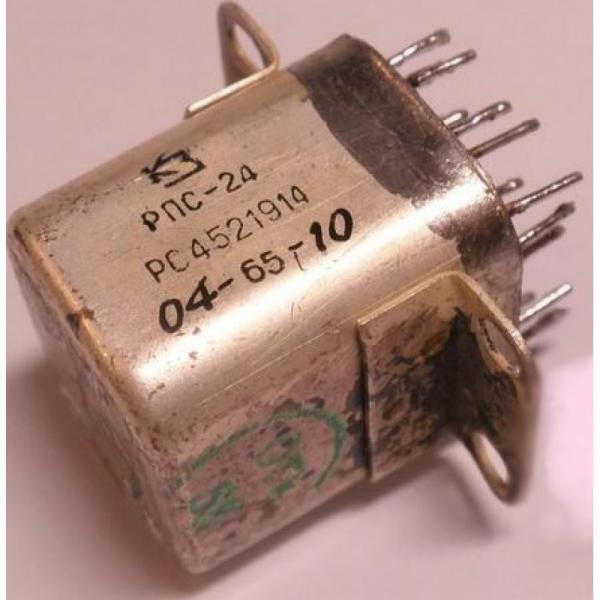

РПС 24 по 90 год. 916,919,926

Реле типа РПС-24, производимые до 1990 года под номерами 916, 919, 926, относятся к классу промежуточных слаботочных реле, которые широко использовались в системах релейной защиты и автоматики. Эти устройства служили для усиления управляющих сигналов, переключения цепей и выполнения логических операций в различных электротехнических системах. Рассмотрим основные характеристики и назначение данных реле.

 Основные характеристики:

- Тип: Промежуточное слаботочное реле
- Год выпуска: До 1990 года
- Модели: 916, 919, 926
- Напряжение питания: Постоянный ток 12В, 24В, 48В, 110В, 220В
- Частота: Для работы на постоянном токе
- Количество контактов: Обычно 10–16 (зависит от конкретной модификации)

 Назначение:

Реле РПС-24 выполняет следующие задачи:
- Усиление сигнала (повышение мощности управляющего сигнала)
- Переключение цепей (включение/выключение нагрузки)
- Выполнение логических операций (И, ИЛИ, НЕ и др.)

 Конструкция:

Устройство состоит из электромагнита, якоря и контактной группы. При подаче напряжения на обмотку электромагнита якорь притягивается к сердечнику, замыкая или размыкая контакты. Контакты могут быть нормально разомкнутыми (НР), нормально замкнутыми (НЗ) или перекидными (П).

Применение:

Реле РПС-24 находило применение в системах релейной защиты и автоматики, таких как:
- Системы управления электродвигателями
- Автоматическое управление освещением
- Сигнализация и контроль состояния оборудования
- Управление технологическими процессами
