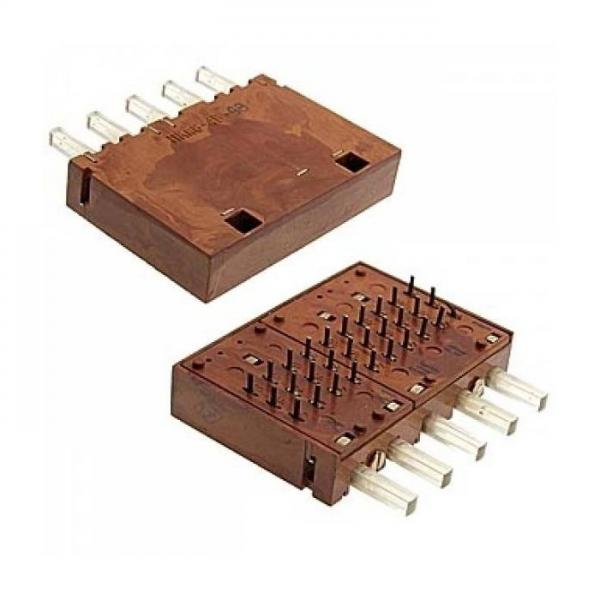

ПКн8-...
Цена на б/у
54.12 руб./шт.
Цена за новые
Договорная
Информация о «ПКн8-...»
Переключатели ПКн8-... предназначены для коммутации электрических цепей постоянного и переменного тока при напряжении не более 60 В и силе тока до 0,5 А. Данные переключатели используются для работы в бытовой радиоэлектронной аппаратуре, а также в аппаратуре промышленного и специального назначения.
В изготовлении данных переключателей применяется серебро.
Расшифровка условного обозначения ПКн8:
В качестве примера рассмотрим ПКН8-4В-9В
ПКН - тип кнопочного переключателя;
8 - порядковый номер разработки;
4 - конструктивное исполнение (от 1 до 7);
9 - без световой сигнализации;
В - всеклиматическое исполнение.
Технические характеристики ПКн8
- Ток: 1·10-6 до 0,5 А
- Напряжение: 1·10-3 до 60 В
- Мощность: 30 Вт/(В·А)
- Масса: 13 - 28 г
- Гарантийный срок - 12 лет со дня изготовления переключателя (приемки, перепроверки)
Электрические режимы коммутации кнопочных переключателей ПКн8
| Типономинал кнопки | Род тока | Сопротивление контактов, Ом | Напряжение, В | Ток, А | Максимальная коммутируемая мощность, Вт (ВхА) | Количество циклов переключений в НКУ | ||
| не менее | не более | не менее | не более | |||||
| ПКн8 | постоянный | 0,05 | 1х10-3 | 60 | 1х10-6 | 0,5 | - | 25000 |
| переменный | 0,05 | 1х10-3 | 60 | 1х10-6 | 0,5 | - | 25000 | |
