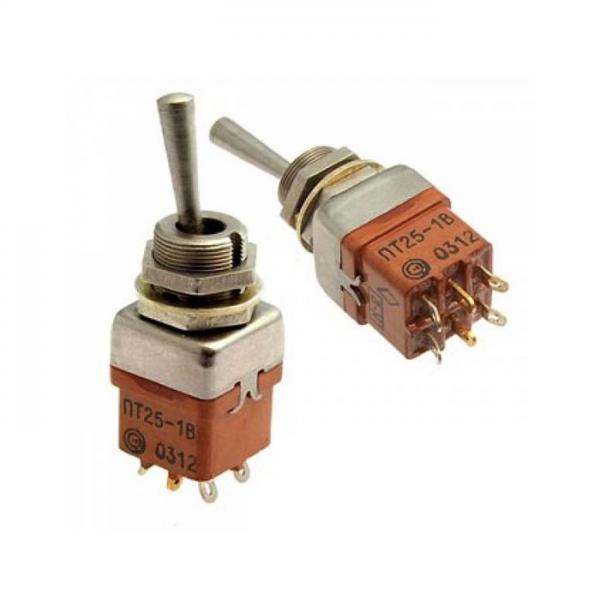

ПТ25-1В

Переключатели ПТ25-1В предназначены для работы в цепях постоянного и переменного тока. Применяются в различной радиоэлектронной аппаратуре.

При производстве переключателей используется золото.

Расшифровка условного обозначения ПТ25-1В:

ПТ - обозначение типа тумблера;
25 - порядковый номер разработки;
1 - типономинал, определяющий электрические режимы коммутации (1 или 2); В - всеклиматическое исполнение, УХЛ - не указывается.

Основные технические и эксплуатационные характеристики тумблеров ПТ25-1В


• Сопр​отивление контакта, не более: <0,05 Ом
• Электрическая прочность изоляции: 500 В
• Усилие переключения: от 1,18 до 14,7 Н
• Сопротивление изоляции, не менее: >1000 МОм
• Рабочая температура окружающей среды:
  • для приемки «1»: от -45 до +85 °C
  • для приемки «5»: от -60 до +85 °C
• Гарантийный срок с даты изготовления:
  • для приемки «1»: 10 лет
  • для приемки «5»: 12 лет
• Масса: 20 г

Электрические режимы коммутации тумблеров ПТ25-1В


Род тока	Вид нагрузки	Напряжение, В		Ток, А		Максимальная коммутируемая мощность, Вт (ВхА)	Количество циклов переключений
		не менее	не более	не менее	не более
постоянный	активная	1х10-4	60	1х10-6	0,1	-	30000
постоянный	активная	1х10-4	60	1х10-6	0,5	-	25000
постоянный	индуктивная	1х10-4	36	1х10-6	0,25	-	20000
переменный	активная	1х10-4	60	1х10-6	0,1	-	30000
переменный	активная	1х10-4	60	1х10-6	0,5	-	25000
переменный	индуктивная	1х10-4	36	1х10-6	0,25	-	20000
