МПН-1

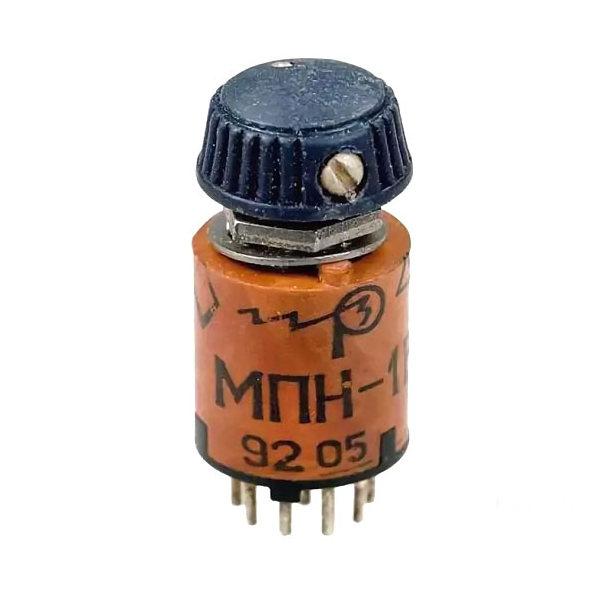

Малогабаритные низкочастотные переключатели МПН-1 предназначены для коммутации электрических цепей постоянного и переменного тока. Применяется для печатного и объемного монтажа в радиоэлектронной аппаратуре специального назначения.

Переключатели МПН-1 изготавливались в двух вариантах:


• 10 положений, с круговым вращением ротора;
• 10 положений, с вращением до упора в крайних положениях.

Также переключатели МПН-1 изготавливались без ручки или с ручкой, с крепежом или без.

Расшифровка условного обозначения МПН-1

МПН - переключатель малогабаритный низкочастотный;
1 - первая цифра, порядковый номер разработки;
1 - вторая цифра, круговое вращение ротора;
В - всеклиматическое исполнение, климатическое исполнение УХЛ на переключатель не наносится.

Технические характеристики переключателей МПН-1


• Масса переключателя: не более 8,5 г.
• Сопротивление электрического контакта переключателя должно быть: не более 0,015 Ом
• Сопротивление изоляции переключателя между любыми соседними контактами, любым контактом и металлическими деталями крепления: не менее 1000 МОм
• Электрическая изоляция между любыми соседними контактами переключателя, любым контактом и металлическими деталями крепления, должна выдерживать испытательное напряжение переменного тока частотой 50Гц (эффективное значение): не менее 500 В
• Переключатели по конструкции не герметичны.
• Момент переключения, необходимый для поворота приводного элемента из одного положения в другое в направлении, как по часовой стрелке, так и против: 0,02 - 0,12 Н˖м
• Переключатели не должны иметь резонансных частот в диапазоне до 100 Гц.

Условия эксплуатации переключателей МПН-1


• Температура окружающей среды: от – 60 до + 100 °С
• Относительная влажность воздуха для исполнения УХЛ при температуре 25 °С и исполнения В при температуре 35 °С: не более 98 %
• Атмосферное давление рабочее:
  • пониженное:  0,67˖10³ Па; 5 мм.рт.ст.
  • повышенное: 29,7˖10⁴ Па; 3 кгс/см²
• Синусоидальная вибрация в диапазоне частот 1-3000 Гц с амплитудой ускорения: 20 g
• Акустические шумы:
  • ​уровень звукового давления в диапазоне частот 50 - 10000 Гц: не более 150 дБ
• Ударная прочность:
  • одиночные удары - пиковое ударное ускорение при длительности действия 0,11 мс: 1000 g
  • многократные удары - пиковое ударное ускорение при длительности действия 1–3 мс: 150 g
• Линейное ускорение: 200 g
• Минимальная наработка переключателя: 5000 часов
• Минимальный срок сохраняемости: 20 лет.
